Nangungunang Conveyor Idler Frame Manufacturer para sa Pagmimina at Bulk Material Handling System

Ang Conveyor Idler Frame ay ang sumusuportang istraktura na ginagamit upang i-install at iposisyon ang mga conveyor roller sa mga belt conveyor system. Ikinokonekta nito ang mga trough idler, return idler, impact idler at self-aligning idler sa istraktura ng conveyor, tinitiyak na ang mga roller ay nagpapanatili ng tamang pagkakahanay at nagbibigay ng matatag na suporta para sa running belt.

Sa patuloy na pagpapatakbo ng paghahatid, dinadala ng idler frame ang bigat ng maramihang materyales, pag-igting ng sinturon at mga puwersa ng epekto na nabuo sa mga punto ng pagkarga. Ang isang frame na hindi maayos na idinisenyo ay maaaring magdulot ng roller misalignment, mga problema sa pagsubaybay sa sinturon, hindi pantay na pagkasuot at hindi inaasahang downtime. Samakatuwid, ang pagpili ng isang maaasahang istraktura ng suporta ay mahalaga para sa pagpapabuti ng katatagan ng conveyor system.

Gumagawa ang YUFENG ng kumpletong serye ng Idler Frame ayon sa TD75, DT II(A), CEMA at mga kinakailangan na nauugnay sa ISO. Gamit ang mataas na kalidad na Q235/Q355 na bakal, precision welding na proseso at opsyonal na anti-corrosion treatment, ang YUFENG frame ay malawakang ginagamit sa pagmimina, quarry, semento, power plant, port at mga bulk material handling na proyekto.

Iba't ibang Uri ng Frame para sa Iba't ibang Seksyon ng Conveyor

Ang iba't ibang mga seksyon ng conveyor ay nangangailangan ng iba't ibang mga istrukturang sumusuporta. Nagbibigay ang YUFENG ng maraming disenyo ng frame ayon sa posisyon ng pag-install, kondisyon ng paglo-load at mga kinakailangan sa kapaligiran.

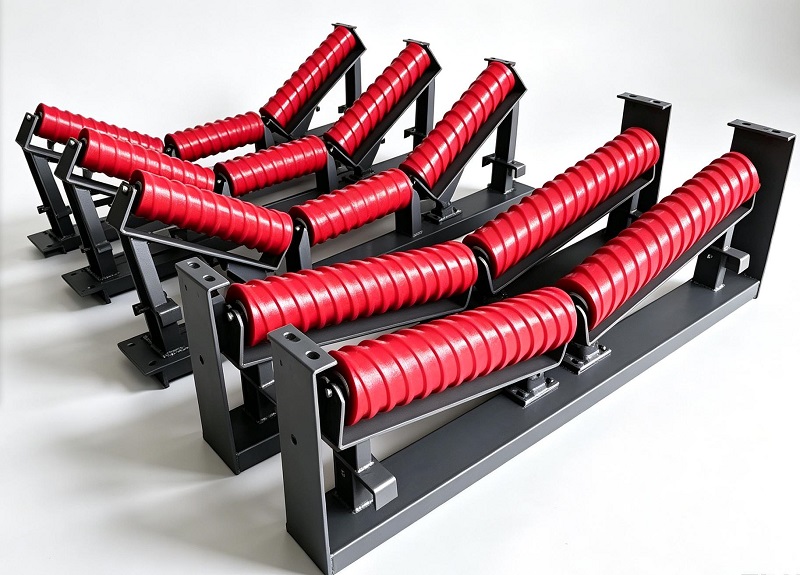

Trough Idler Frame

Ang trough idler frame ay pangunahing naka-install sa carrying side ng belt conveyors. Ang tatlong-roller na istraktura ay bumubuo ng isang hugis ng labangan na sumusuporta sa mga bulk na materyales at nagpapataas ng kapasidad sa paghahatid. Kasama sa mga karaniwang anggulo ng trough ang 20°, 30°, 35° at 45°.

Ang ganitong uri ay karaniwang ginagamit sa mga minahan ng karbon, pinagsama-samang mga halaman, mga pabrika ng semento at mga bulk material na sistema ng transportasyon kung saan kinakailangan ang tuluy-tuloy na suporta sa materyal.

Ibalik ang Idler Frame

Ang return idler frame ay naka-install sa likod na bahagi ng conveyor system upang suportahan ang walang laman na sinturon pagkatapos ng paglabas ng materyal. Ang simpleng istraktura nito ay nagbibigay ng sapat na tigas habang pinapayagan ang maginhawang pagpapalit ng roller at regular na inspeksyon.

Dahil ang mga return section ay nagdadala ng mas kaunting load kumpara sa mga carrying section, ang mga magaan na disenyo ay karaniwang pinipili upang bawasan ang kabuuang bigat ng istraktura ng conveyor.

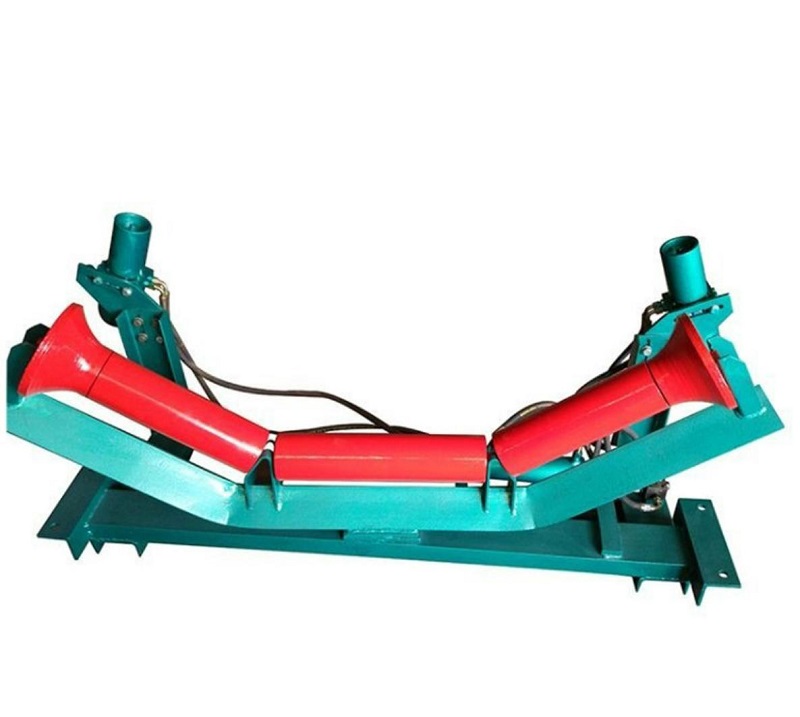

Self-Aligning Idler Frame

Ang self-aligning idler frame ay idinisenyo upang itama ang paglihis ng sinturon sa panahon ng operasyon. Kapag ang paggalaw ng sinturon ay lumayo mula sa gitnang linya, ang umiikot na mekanismo ng suporta ay bumubuo ng isang puwersang gumagabay upang makatulong na maibalik ang normal na pagsubaybay sa sinturon.

Ito ay angkop para sa malayuang mga conveyor, transfer point at mga aplikasyon kung saan maaaring madalas mangyari ang belt wandering.

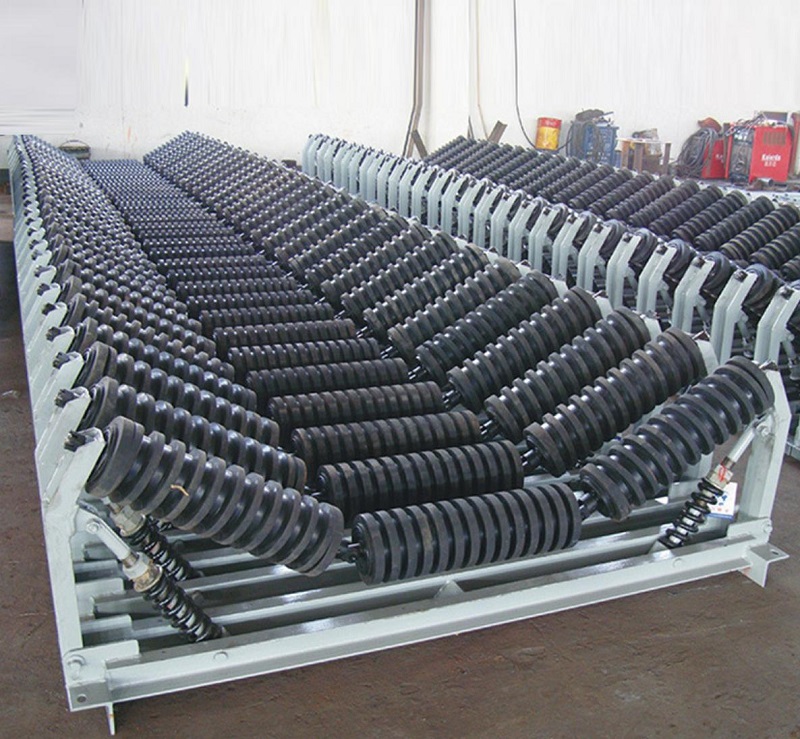

Epekto Idler Frame

Impact idler frame ay gumagamit ng reinforced steel construction para sa mga lugar na nalantad sa malakas na epekto ng materyal. Karaniwan itong naka-install sa mga feeding point kung saan nahuhulog ang malalaking ore, coal o aggregates sa conveyor belt.

Ang pinalakas na istraktura ay gumagana kasama ng mga impact roller upang sumipsip ng pag-load ng shock at mabawasan ang mga panganib sa pagpapapangit sa ilalim ng mabibigat na mga kondisyon.

Nasuspinde ang H-Type Frame

Gumagamit ang sinuspinde na H-type na idler frame ng hanging installation method nang hindi nangangailangan ng tradisyonal na foundation mounting. Ang modular na disenyo nito ay nagbibigay-daan sa mas madaling pagsasaayos at pag-install sa mga limitadong espasyo.

Karaniwan itong ginagamit sa mga underground mining tunnel, mobile conveyor at mga proyekto kung saan mahalaga ang flexibility ng pag-install.

Galvanized Idler Frame

Para sa mga panlabas o kinakaing kapaligirang nagtatrabaho, ang YUFENG ay nagbibigay ng mga hot-dip galvanized idler frame. Ang galvanized surface ay nagpapabuti sa paglaban sa kalawang at tumutulong sa pagpapahaba ng buhay ng serbisyo sa mga daungan sa baybayin, mga planta ng kemikal at mga open-air stockyard.

Pagpili Batay sa Conveyor Working Conditions

Ang pagpili ng tamang Conveyor Idler Frame ay nakasalalay sa ilang mga kadahilanan kabilang ang lapad ng sinturon, bigat ng materyal, antas ng epekto, haba ng conveyor at kapaligiran sa pag-install.

Para sa karaniwang transportasyon ng maramihang materyal, ang mga trough idler frame ay nagbibigay ng matatag na suporta sa pagdadala. Para sa mga heavy mining application na may malalaking bukol na materyales, ang mga reinforced impact frame ay inirerekomenda sa mga loading zone upang mahawakan ang biglaang epekto.

Ang mga long-distance conveying system ay kadalasang nangangailangan ng self-aligning frames sa tamang pagitan upang mabawasan ang belt deviation. Para sa coastal o chemically corrosive environment, nakakatulong ang galvanized treatment na pahusayin ang corrosion resistance at bawasan ang mga kinakailangan sa pagpapanatili.

Teknikal na Istraktura at Custom na Opsyon

Maaaring i-customize ang YUFENG Conveyor Idler Frame ayon sa mga drawing ng customer, mga detalye ng conveyor at mga kondisyon ng proyekto. Available ang iba't ibang mga structural configuration upang tumugma sa iba't ibang disenyo ng conveyor.

Ang materyal na frame ay maaaring mapili mula sa Q235 carbon steel para sa karaniwang mga application o Q355 high-strength steel para sa heavy-duty conveying system. Kabilang sa mga surface treatment ang electrostatic painting at hot-dip galvanizing ayon sa mga kinakailangan sa kapaligiran.

Maaaring i-customize ng mga customer ang trough angle, mounting dimensions, frame height, hole positions at installation method. Ang mga karagdagang accessory tulad ng mga idler shaft, spring clip at high-strength bolts ay maaari ding ibigay nang magkasama.

Mga Kalamangan sa Pagganap ng YUFENG Idler Frame

Ang YUFENG Conveyor Idler Frame ay nakatuon sa pagiging maaasahan ng istruktura, katumpakan ng dimensional at pangmatagalang katatagan ng pagpapatakbo. Ang bawat frame ay idinisenyo upang bawasan ang mga kinakailangan sa pagpapanatili ng conveyor at suportahan ang tuluy-tuloy na transportasyon ng materyal sa ilalim ng iba't ibang mga kondisyon sa pagtatrabaho.

Matibay na Istraktura at Maaasahang Welding

Gumagamit ang YUFENG ng mga kuwalipikadong materyal na bakal na Q235 at Q355 para gumawa ng mga idler frame. Kung ikukumpara sa mababang kalidad na manipis na mga materyales sa dingding, ang mataas na lakas na bakal ay nagbibigay ng mas mahusay na pagtutol laban sa pagpapapangit sa ilalim ng mabibigat na pagkarga at mga kondisyon ng epekto.

Tinitiyak ng mga propesyonal na proseso ng welding ang pare-parehong welding seams at matatag na structural strength. Isinasagawa ang welding inspection bago ihatid upang mabawasan ang mga panganib na dulot ng hindi kumpletong welding, mga bitak o structural deformation.

Tumpak na Posisyon ng Pag-install ng Roller

Ang katumpakan ng pag-install ng mga idler frame ay direktang nakakaapekto sa pagpapatakbo ng conveyor belt. Kinokontrol ng YUFENG ang mga sukat ng pag-mount at mga posisyon ng butas ayon sa mga detalyeng nauugnay sa TD75, DT II(A) at CEMA.

Ang tumpak na pagpoposisyon ay tumutulong sa mga roller na mapanatili ang wastong pagkakahanay, binabawasan ang hindi pantay na pagkasuot ng roller, paglihis ng sinturon at karagdagang resistensya sa pagpapatakbo.

Flexible na Proteksyon sa Ibabaw

Ang iba't ibang kapaligiran ay nangangailangan ng iba't ibang paraan ng proteksyon ng kaagnasan. Ang mga karaniwang frame ay maaaring gumamit ng high-adhesion spray coating, habang ang hot-dip galvanized na paggamot ay magagamit para sa mga kondisyon sa labas, baybayin at chemically corrosive.

Ang paggamot sa ibabaw ay nagpapabuti sa paglaban sa kalawang at tumutulong na mapanatili ang matatag na pagganap sa panahon ng pangmatagalang operasyon.

Madaling Pagpapanatili ng Disenyo

Ang standardized na istraktura ng YUFENG frame ay nagbibigay-daan sa maginhawang pag-install at pagpapalit ng roller. Maaaring kumpletuhin ng mga operator ang regular na pagpapanatili nang walang kumplikadong pagbabago ng istraktura ng conveyor.

Ang mga modular na disenyo tulad ng mga nasuspinde na H-type na frame ay nagbibigay ng karagdagang flexibility para sa underground at limitadong espasyo na mga application.

Mga Compatible na Bahagi ng Conveyor System

Maaaring itugma ang YUFENG Conveyor Idler Frame sa iba't ibang bahagi ng conveyor kabilang ang mga trough roller, return roller, impact roller, belt cleaner, impact bed at conveyor belt.

Ang compatibility na ito ay tumutulong sa mga customer na bumili ng kumpletong mga bahagi ng conveyor system mula sa isang supplier at pasimplehin ang pamamahala ng proyekto.

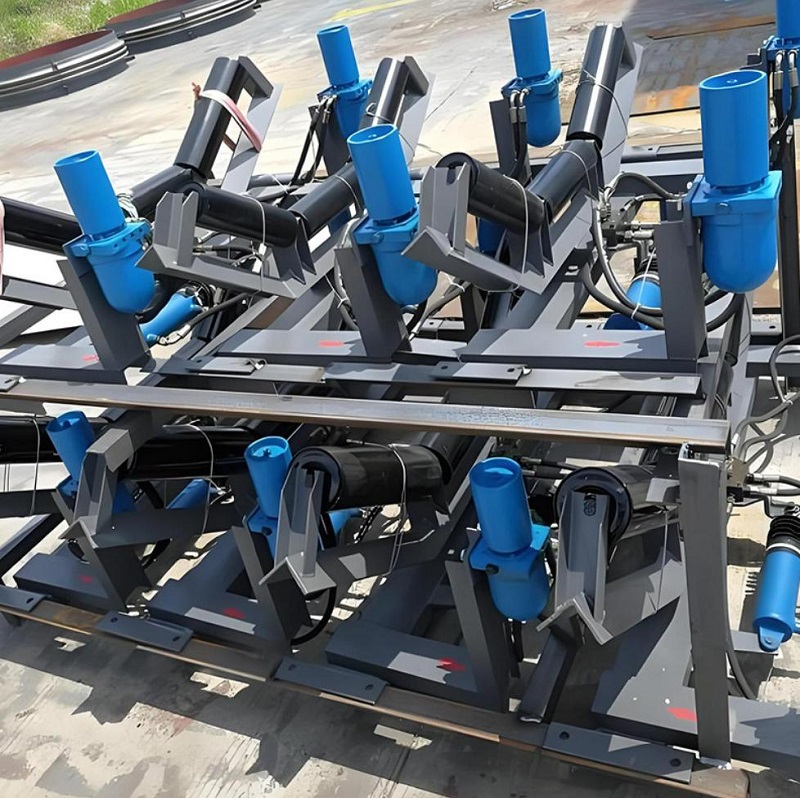

Conveyor Idler Frame Supporting Products

Gabay sa Pag-install at Pag-komisyon

Ang tamang pag-install ng frame ay mahalaga para sa pagkamit ng matatag na pagganap ng conveyor. Inirerekomenda ng YUFENG na suriin ang posisyon ng pag-install, pagkakahanay at mga kondisyon ng pangkabit bago ang operasyon ng kagamitan.

HAKBANG 01

Nakapirming Pag-install ng Frame

Para sa mga trough at return idler frame, i-install ang frame sa conveyor beam at higpitan ang lahat ng high-strength bolts. Ang mga frame na naka-install sa parehong seksyon ng conveyor ay dapat manatiling parallel at nakahanay sa conveyor center line.

Pagkatapos ayusin ang frame, i-install ang mga idler at suriin kung ang mga roller ay umiikot nang maayos nang walang abnormal na resistensya.

HAKBANG 02

Self-Aligning Frame Installation

Dapat na mai-install ang mga self-aligning frame sa angkop na pagitan ayon sa mga kinakailangan sa disenyo ng conveyor. Ang mekanismo ng pag-ikot ay dapat manatiling flexible at hindi dapat naka-lock sa panahon ng pag-install.

Pagkatapos mag-commissioning, obserbahan ang pagganap ng pagsubaybay sa belt at kumpirmahin na gumagana nang maayos ang pag-andar ng self-correction.

HAKBANG 03

Pag-install ng Impact Frame

Dapat na mai-install ang mga impact idler frame sa mga material feeding point kung saan ang mga bumabagsak na materyales ay bumubuo ng malakas na puwersa ng epekto. Maaaring kailanganin ang mga reinforced fixing na paraan ayon sa aktwal na kondisyon ng paglo-load.

Bago ang operasyon, siyasatin kung ang frame ay nananatiling tuwid at walang deformation.

HAKBANG 04

Karaniwang Inspeksyon

Dapat kasama sa regular na inspeksyon ang pagsuri sa mga welding seams, bolts, kondisyon ng surface coating at posibleng deformation. Ang mga maluwag na bolts ay dapat na higpitan kaagad, habang ang mga nasirang frame ay dapat ayusin o palitan sa oras.

Mga Katugmang Produkto para sa Conveyor System

Ang YUFENG ay nagbibigay ng pinagsama-samang mga sumusuportang produkto para sa maramihang mga proyekto sa paghahatid ng materyal, na tumutulong sa mga customer na bumuo ng kumpletong mga solusyon sa conveyor.

Mga Produkto ng Conveyor Roller

Kasama sa mga sumusuportang produkto ang mga trough idler, return idler, impact idler, spiral self-cleaning idler, rubber disc return idler at self-aligning idler.

Mga Accessory ng Conveyor

Nagsusuplay ang YUFENG ng mga conveyor impact bed, panlinis ng sinturon, goma ng palda, mga rubber sheet na lumalaban sa pagsusuot at iba pang mga accessories para sa pagpapabuti ng performance ng conveyor.

Mga Kumpletong Conveyor Belt Solutions

Kasama sa mga available na conveyor belt ang EP fabric conveyor belt, steel cord conveyor belt, minahan ng PVC/PVG solid woven belt at chevron cleated belt.

Pagpili ng Materyal at Pagsusuri ng Kalidad

Ang kalidad ng materyal ay direktang nakakaapekto sa buhay ng serbisyo at kaligtasan ng mga istruktura ng suporta sa conveyor. Ang YUFENG ay pumipili ng maaasahang mga materyales at nagsasagawa ng mga pamamaraan ng inspeksyon bago ipadala.

Materyal na Bakal

Gumagamit ang mga pangunahing frame ng Q235B carbon steel para sa karaniwang mga application at Q355B high-strength low-alloy steel para sa heavy-duty na conveyor project na nangangailangan ng mas mataas na kapasidad ng pagkarga.

Paggamot sa Ibabaw

Kasama sa mga available na surface treatment ang electrostatic epoxy spray painting at hot-dip galvanizing. Ang mga customer ay maaaring pumili ng angkop na proteksyon ayon sa operating environment.

Mga Pangkabit at Mga Materyales sa Welding

Ang high-strength grade 8.8 bolts, spring washers at anti-loose nuts ay ginagamit para sa maaasahang pagpupulong. Ang mga materyales sa hinang ay pinili ayon sa mga kinakailangan ng base metal upang matiyak ang lakas ng istruktura.

Ang bawat batch ng produksyon ay sumasailalim sa inspeksyon ng hitsura, pagsukat ng dimensyon at pagsusuri sa kalidad ng hinang. Ang mga produktong may deformation, nawawalang welds o dimensional deviation ay tinatanggihan bago ihatid.

Mga Pamantayan at Sertipikasyon

Ang YUFENG Conveyor Idler Frame ay ginawa ayon sa kinikilalang mga pamantayan ng kagamitan sa conveyor kabilang ang mga detalye ng disenyo ng GB/T10595-2017, TD75 at DT II(A). Dinisenyo din ang mga produkto na may pagtukoy sa mga kinakailangan sa CEMA at ISO international conveyor.

Para sa mga internasyonal na proyekto, maaaring magbigay ang YUFENG ng ISO9001:2015 na sertipikasyon sa pamamahala ng kalidad, sertipikasyon ng CE, mga ulat sa inspeksyon ng SGS at iba pang mga teknikal na dokumento ayon sa mga kinakailangan ng customer.

Mga Tagapahiwatig ng Teknikal na Pagganap

Item ng Pagganap	Pamantayang Kinakailangan	Batayan sa Pagsubok
Pinahihintulutang Paglihis ng Frame sa Ilalim ng Rated Load	≤1/1000 span	Factory Static Load Test
Kalidad ng Welding Seam	Walang crack, hindi kumpletong pagtagos o pagsasama ng slag	Visual at Ultrasonic Spot Inspection
Hot-Dip Galvanizing Layer Thickness	≥65 μm	Magnetic Thickness Gauge Test
Pagpaparaya sa Posisyon ng Butas ng Pag-install	±1.5 mm	Pagsusuri ng Dimensyon

Pag-iimbak at Pag-iimbak

Gumagamit ang YUFENG ng mga angkop na paraan ng packaging para protektahan ang mga frame sa panahon ng internasyonal na transportasyon.

Ang mga standard na dami ng mga frame ay pinagsama ng mga bakal na piraso, inilalagay sa mabibigat na mga pallet na gawa sa kahoy at natatakpan ng hindi tinatablan ng tubig na plastic film. Ang mga customized na small-batch na frame ay nakaimpake sa mga plywood na wooden case para maiwasan ang banggaan ng deformation.

Sa panahon ng pag-iimbak, ang mga produkto ay dapat itago sa tuyo at maaliwalas na mga bodega. Ang pangmatagalang pagkakalantad sa labas nang walang proteksyon na hindi tinatablan ng tubig ay dapat na iwasan upang maiwasan ang pagkasira ng patong at kaagnasan ng bakal.

Paano Kumuha ng Mabilis na Sipi

Upang magrekomenda ng tamang modelo ng Conveyor Idler Frame at magbigay ng tumpak na panipi, dapat magbigay ang mga customer ng lapad ng conveyor belt, kinakailangang uri ng frame, anggulo ng labangan, mga kinakailangan sa paggamot sa ibabaw at kapaligiran ng aplikasyon.

Ang karagdagang impormasyon kabilang ang pagmimina, daungan, semento o aplikasyon sa ilalim ng lupa, dami ng order at destinasyong daungan ay makakatulong sa mga inhinyero ng YUFENG na piliin ang angkop na istraktura at magbigay ng mahusay na solusyon sa panipi.

Mga Madalas Itanong

Paano ko pipiliin ang tamang uri ng idler frame?

Ang pagpili ay depende sa seksyon ng conveyor, pagkarga ng materyal, antas ng epekto at kapaligiran sa pagtatrabaho. Ginagamit ang mga trough frame para sa pagdadala ng mga seksyon, sinusuportahan ng mga back frame ang mga walang laman na sinturon, at inirerekomenda ang mga impact frame para sa mga lugar ng paglo-load.

Maaari bang i-customize ng YUFENG ang mga idler frame ayon sa mga guhit?

Oo. Maaaring i-customize ng YUFENG ang mga sukat ng frame, mga mounting hole, mga paraan ng pag-install at paggamot sa ibabaw ayon sa mga guhit ng customer at mga kinakailangan ng conveyor.

Anong mga materyales ang ginagamit para sa YUFENG idler frame?

Ang mga karaniwang frame ay gumagamit ng Q235 carbon steel, habang ang Q355 na high-strength na bakal ay magagamit para sa mga heavy-duty na application. Maaaring kabilang sa proteksyon sa ibabaw ang spray painting o hot-dip galvanizing.

Ang mga YUFENG frame ba ay tugma sa mga CEMA conveyor system?

Oo. Ang YUFENG ay nagdidisenyo ng mga idler frame ayon sa TD75, DT II(A), CEMA at mga kaugnay na kinakailangan sa conveyor system para sa mga internasyonal na aplikasyon.

Anong mga sertipiko ang maibibigay ng YUFENG?

Ang YUFENG ay maaaring magbigay ng ISO9001:2015, CE, mga ulat sa inspeksyon ng SGS at mga kaugnay na teknikal na dokumento ayon sa mga kinakailangan ng proyekto. Ginagawa rin ang mga produkto na may kaugnayan sa mga pamantayan ng CEMA at maaaring suportahan ang mga kinakailangan sa proyektong nauugnay sa MSHA at TUV.

YUFENG Global Contact Info

Para sa mga solusyon sa conveyor idler frame, naka-customize na mga bahagi ng conveyor at kumpletong sistema ng paghawak ng maramihang materyal, ang YUFENG ay nagbibigay ng propesyonal na teknikal na suporta at pandaigdigang mga serbisyo sa pag-export.

Email: jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile: +86 15318787602

Address ng Pabrika:Xiagou Village, ETDZ, Qingdao, Shandong, China

Tinatanggap ng YUFENG ang mga kumpanya ng pagmimina, mga distributor ng kagamitan sa conveyor, mga kontratista sa engineering at mga kasosyo sa industriya sa buong mundo upang makipag-ugnayan sa amin para sa mga customized na solusyon sa conveyor at mga panipi ng pabrika.

Ang YUFENG ay isang propesyonal na Conveyor Idler Frame tagagawa at supplier sa China. Mayroon kaming makaranasang koponan sa pagbebenta, mga propesyonal na technician, at isang pangkat ng serbisyo pagkatapos ng pagbebenta.
