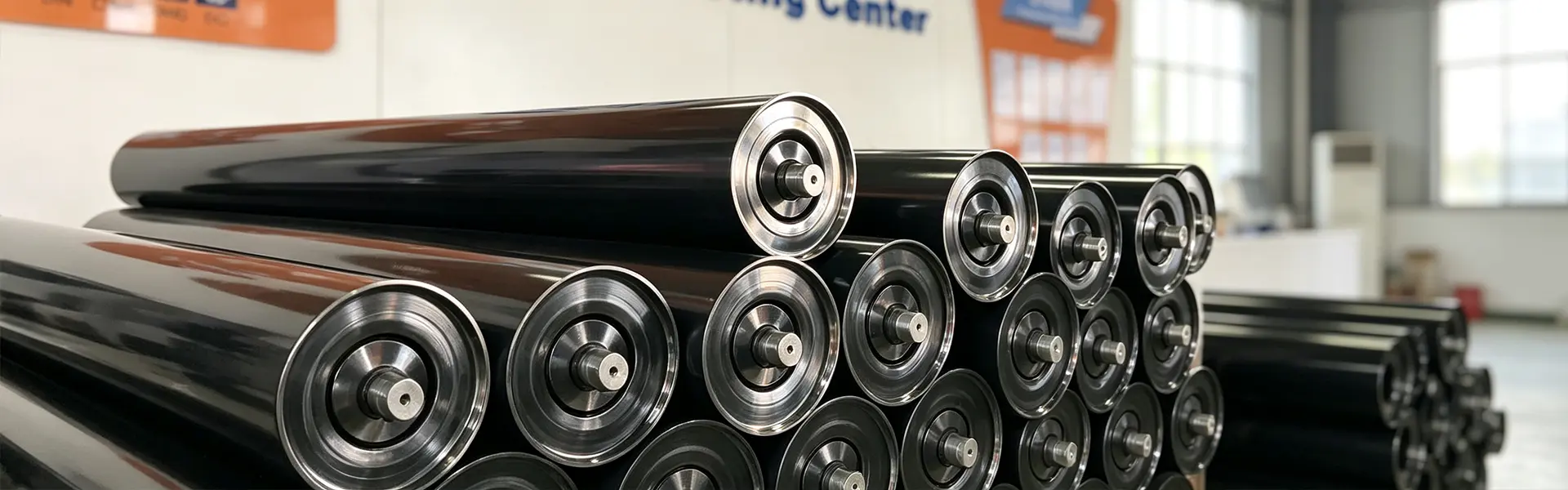

High-Performance Carrying Idler Roller para sa Conveyor Belt System

YUFENG Bitbit ang Idler Roller, na kilala rin bilang trough carrier roller o conveyor carrying idler, ay ang pangunahing sumusuportang bahagi na naka-install sa itaas na seksyong nagdadala ng materyal ng isang belt conveyor. Sinusuportahan nito ang naka-load na conveyor belt, pinapanatili ang dinisenyo na profile ng trough, binabawasan ang belt sag, at tumutulong na panatilihing nakasentro ang maramihang materyales sa patuloy na transportasyon.

Ang carrying idler ay binuo mula sa isang bakal o HDPE roller shell, solid shaft, precision deep-groove bearing at multi-layer sealing system. Ang YUFENG ay nagbibigay ng carbon steel, galvanized, HDPE, PU lagging, self-aligning at spiral carrying idlers para sa pagmimina, semento, port, thermal power, kemikal at iba pang bulk conveying application.

Kasama sa mga available na diameter ng roller ang 76, 89, 108, 114, 133, 168, 194 at 219 mm, na may haba ng roller, kapal ng pader, configuration ng bearing at surface treatment na nako-customize ayon sa mga guhit ng conveyor at mga kondisyon sa pagtatrabaho.

Mga Uri ayon sa Materyal ng Shell

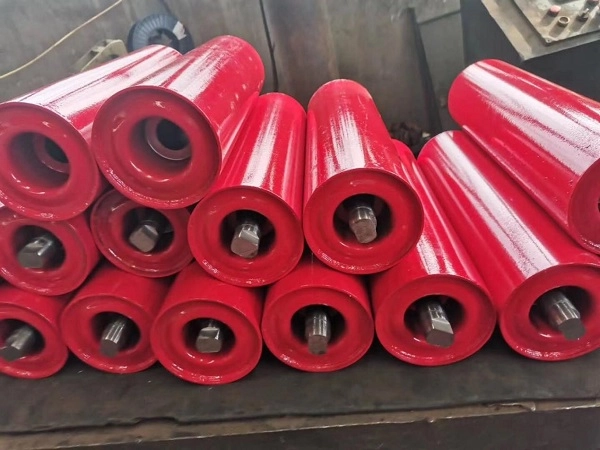

Carbon Steel Carrying Idler

Ang mga carbon steel na nagdadala ng mga idler ay nagbibigay ng mataas na kapasidad ng pagkarga, lakas ng istruktura at paglaban sa epekto para sa mga conventional heavy-duty na conveyor system. Ang mga ito ay angkop para sa pagmimina, mga halaman ng semento, mga thermal power plant, mga pinagsama-samang at iba pang mga bulk material na aplikasyon sa transportasyon.

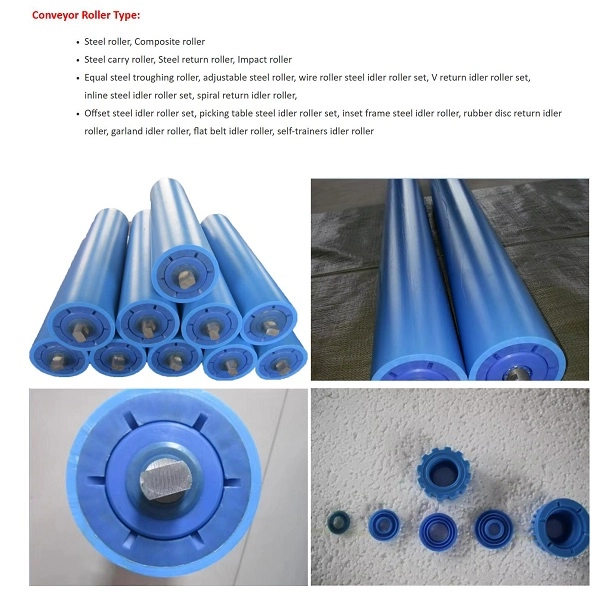

HDPE Carrying Idler

Ang HDPE na nagdadala ng mga idler ay gumagamit ng high-density polyethylene shell na hindi kinakalawang tulad ng mga conventional steel roller. Nagbibigay ang mga ito ng paglaban sa moisture, salt spray at piniling acid o alkali media, na ginagawang angkop ang mga ito para sa mga daungan sa baybayin, mga kemikal na halaman at mahalumigmig na open-pit na mga kapaligiran sa pagmimina.

PU Lagging Bitbit ang Idler

Gumagamit ang mga PU lagging na nagdadala ng mga idler ng nababanat na polyurethane na panlabas na layer upang masipsip ang bahagi ng epekto ng materyal sa mga lugar na may mataas na pag-load. Ang mga ito ay partikular na angkop para sa mga seksyon ng pagpapakain ng pandurog kung saan ang malalaki o matutulis na materyales ay maaaring lumikha ng puro epekto sa conveyor belt.

Uri ng Roller	Pangunahing Katangian	Naaangkop na Kondisyon sa Paggawa
Carbon Steel Carrying Idler	Mataas na kapasidad ng pagkarga, malakas na resistensya sa epekto at matatag na gastos	Pagmimina, mga halaman ng semento, thermal power at mabigat na maramihang transportasyon
HDPE Carrying Idler	Walang kalawang, acid at alkali resistant, mababang ingay sa pagtakbo	Mga daungan sa baybayin, mga halamang kemikal at mga maalinsangang kapaligiran ng fog
PU Lagging Bitbit ang Idler	Elastic outer layer para sa impact absorption at belt protection	Crusher feeding at high-impact blanking sections

Mga Configuration para sa Iba't ibang Seksyon ng Conveyor

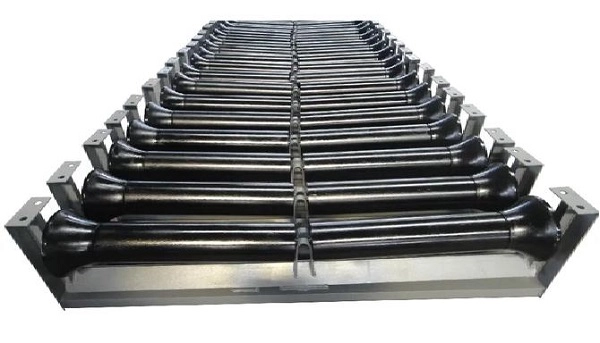

Trough Bitbit ang Idler Roller

Ang three-roller trough arrangement ay ang pinakamalawak na ginagamit na pagsasaayos ng idler para sa upper loaded na seksyon ng belt conveyor. Ang mga available na trough angle ay kinabibilangan ng 30°, 35° at 45°, na nagpapahintulot sa belt na bumuo ng mas malalim na carrying trough at pataasin ang epektibong kapasidad na humawak ng materyal.

PU Lagging Impact Dala Idler Roller

Ang mga PU buffer ring ay nakabalot sa roller body upang bawasan ang epekto na nabubuo kapag nahuhulog ang malalaking bukol na materyales sa conveyor. Ang roller ay karaniwang naka-install sa paligid ng crusher feeding at iba pang mga high-drop loading point upang mabawasan ang pinsala sa conveyor belt.

Self-Aligning Bitbit ang Idler Roller

Ang self-aligning carrying idler ay nilagyan ng vertical guide rollers na tumutulong sa pagwawasto ng belt deviation sa panahon ng operasyon. Ginagamit ito sa malayuang mga linya ng conveyor kung saan mahalaga ang pagsubaybay sa sinturon para mabawasan ang pagkasira ng gilid, pagtagas ng materyal at hindi matatag na paghahatid.

Galvanized Anti-Rust Bitbit ang Idler Roller

Ang roller shell ay tumatanggap ng hot-dip galvanized surface treatment upang mapabuti ang resistensya sa moisture at atmospheric corrosion. Ang configuration na ito ay angkop para sa mga panlabas na stockyard, open-air na imbakan ng materyal at conveying system na nakalantad sa mahalumigmig na mga kondisyon.

HDPE Anti-Corrosion Bitbit ang Idler Roller

Ang HDPE shell ay nagbibigay ng non-metallic surface na umiiwas sa kumbensyonal na kalawang ng bakal at nag-aalok ng paglaban sa mga piling kinakaing kapaligiran. Ito ay angkop para sa mga coastal wharves, kemikal na halaman at iba pang mga lokasyon kung saan ang spray ng asin o pagkakalantad ng kemikal ay maaaring paikliin ang buhay ng serbisyo ng mga ordinaryong steel roller.

Spiral Anti-Sticing Bitbit ang Idler Roller

Gumagamit ang spiral surface ng helical convex na istraktura upang makatulong na alisin ang malagkit na luad, basang buhangin at iba pang materyal na nakadikit sa conveyor belt. Nakakatulong ang disenyong ito na bawasan ang akumulasyon ng materyal sa paligid ng roller at maaaring mapababa ang panganib ng pagbara ng roller sa mga kondisyon ng wet conveying.

Mga pagtutukoy

Diameter ng Roller

Nagbibigay ang YUFENG ng karaniwang mga panlabas na diameter na 76, 89, 108, 114, 133, 168, 194 at 219 mm. Ang naaangkop na diameter ay dapat piliin ayon sa lapad ng sinturon, bilis ng sinturon, pagkarga at istraktura ng conveyor.

Katugmang Lapad ng Conveyor Belt

Ang hanay ng carrying idler ay maaaring itugma sa mga lapad ng conveyor belt na humigit-kumulang 500–2400 mm. Ang haba ng roller at mga sukat ng baras ay maaaring i-customize ayon sa conveyor frame at supporting bracket.

Conveyor Frame Compatibility

Ang mga produkto ng YUFENG Carrying Idler Roller ay idinisenyo para sa pagiging tugma sa karaniwang DTII, TD75 at CEMA-type conveyor frame arrangement. Ang mga eksaktong sukat ay dapat kumpirmahin laban sa kasalukuyang frame drawing ng customer bago ang maramihang produksyon.

Pagkakatugma ng sinturon

Ang mga roller ay maaaring itugma sa Fabric Conveyor Belt, Steel Cord Conveyor Belt, Sidewall Conveyor Belt at Pipe Conveyor Belt system ayon sa kanilang mga kinakailangan sa istruktura at lapad ng sinturon.

Mga Opsyon sa Paggamot sa Materyal at Ibabaw

Materyal na Roller Shell

Ang mga magagamit na materyales sa shell ay kinabibilangan ng Q235 carbon steel, HDPE at 304 stainless steel. Ang carbon steel ay inilaan para sa mga pangkalahatang heavy-duty na application, HDPE para sa corrosion-sensitive na kapaligiran, at stainless steel para sa mga application na nangangailangan ng mas mataas na corrosion resistance.

Paggamot sa Ibabaw

Kasama sa mga opsyon sa ibabaw ang electrostatic powder coating, hot-dip galvanizing at full PU lagging. Ang naaangkop na paggamot ay dapat piliin ayon sa kahalumigmigan, kaagnasan, epekto at mga katangian ng materyal.

Configuration ng Bearing

Ang YUFENG ay maaaring magbigay ng domestic high-precision bearings o imported SKF at FAG C3-clearance bearings ayon sa mga kinakailangan sa pagpapatakbo at detalye ng proyekto.

Istraktura ng Pagtatak

Maaaring i-configure ang double o triple composite sealing structure gamit ang multi-channel nylon labyrinth seal at rubber contact seal upang limitahan ang pagpasok ng alikabok at tubig sa bearing cavity.

Mga Espesyal na Kundisyon sa Paggawa

Ang mga espesyal na pagsasaayos tulad ng flame-retardant at anti-static carrying rollers para sa underground mining o low-temperature-resistant rollers para sa northern open-pit mine ay maaaring talakayin ayon sa aplikasyon.

Mga Pansuportang Accessory

Ang pagtutugma ng mga idler bracket at conveyor support frame ay maaaring ibigay ayon sa mga sukat ng roller at disenyo ng conveyor frame.

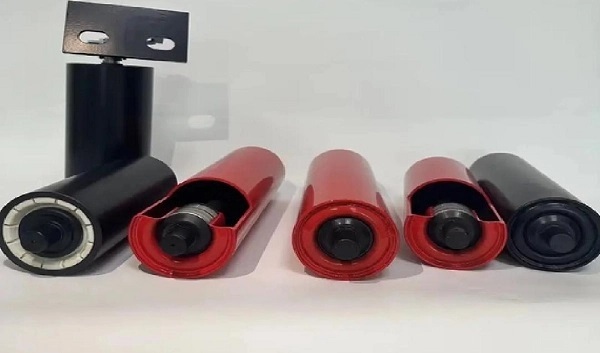

Istraktura at Hilaw na Materyales

Roller Shell

Ang mga karaniwang steel roller ay gumagamit ng Q235 high-frequency na ERW steel pipe, habang ang mga bersyon ng HDPE ay gumagamit ng virgin na materyal na HDPE. Ang mga sukat ng shell at kapal ng pader ay maaaring iakma ayon sa kinakailangang pagkarga at haba ng roller.

Roller Shaft

Gumagamit ang roller shaft ng 45# cold-drawn solid round steel, na nagbibigay ng bending resistance sa ilalim ng tuluy-tuloy na radial at axial loading. Ang diameter ng baras at pagsasaayos ng dulo ay maaaring itugma sa sumusuportang bracket.

tindig

Ang C3-clearance deep-groove ball bearings ay ginagamit para sa rotating assembly. Ang pagpili ng bearing ay nakakaapekto sa running resistance, pagtaas ng temperatura, buhay ng serbisyo at pagiging angkop para sa tuluy-tuloy na operasyon ng conveyor.

Mga Bahagi ng Pagtatak

Ang sealing system ay gumagamit ng high-toughness na nylon labyrinth na mga bahagi kasama ng weather-resistant nitrile rubber sealing rings. Ang multi-stage na istraktura ay nakakatulong na mabawasan ang kontaminasyon ng bearing cavity ng alikabok at tubig.

Papasok na Pagsusuri ng Materyal

Ang mga bakal na tubo, shaft at bearings ay sina-sample at siniyasat para sa may-katuturang mga kinakailangan sa dimensyon at pagganap bago ang pagpupulong. Ang mga materyales na nabigo sa pamantayan sa inspeksyon ng pabrika ay hindi inilabas para sa produksyon.

Pagganap

Ang mga nagdadala ng mga idler ay patuloy na gumagana habang tumatakbo ang conveyor, kaya ang resistensya ng pag-ikot, concentricity, proteksyon ng bearing at static na kapasidad ng pagkarga ay mahalagang mga tagapagpahiwatig para sa pagpili ng roller. Kinokontrol ng YUFENG ang katumpakan ng machining at pagpupulong upang mapanatili ang matatag na pagganap sa pagpapatakbo.

Item ng Pagganap	Pamantayang Kinakailangan	Pamantayan sa Pagsubok
Rotation Resistance Coefficient	≤0.008	ISO 15365
Grado ng Proteksyon ng Alikabok at Tubig	IP65	Pamantayan sa Pagsubok ng IP
Na-rate ang Buhay ng Serbisyo ng Pagkarga	≥30,000 oras ng trabaho	Factory Accelerated Aging Test
Roller Shell Concentricity	≤0.5 mm	Pagsubok sa Dial Indicator
Bearing Anti-Aging Tagal	≥500 h mataas na temperatura na pagsubok sa pagtanda	Panloob na Pagsusuri sa Lab
Axial Static Bearing Capacity	1.5 beses na na-rate ang pag-load nang walang pagpapapangit	Static Pressure Test

Ang aktwal na buhay ng serbisyo at pagganap ng pagkarga ay nakasalalay sa diameter ng roller, kapal ng shell, pagsasaayos ng bearing, bilis ng sinturon, pagkarga ng materyal, kapaligiran sa pagpapatakbo at mga kondisyon ng pagpapanatili.

Mga Pamantayan sa Kalidad

Mga Pamantayan sa Industriya ng Conveyor

Ang mga roller ng YUFENG ay ginawa na may kaugnayan sa mga kinakailangan ng CEMA, GB/T 10595 at ISO 15365 para sa kagamitan sa conveyor at pagganap ng roller.

Mga Kinakailangan sa Kaligtasan at Pag-export

Ang mga naaangkop na underground mine roller configuration ay maaaring ibigay ayon sa nauugnay na mga kinakailangan sa kaligtasan ng minahan ng karbon. Maaaring suportahan ang mga order sa pag-export gamit ang naaangkop na dokumentasyon ng inspeksyon ng CE at SGS ayon sa napiling produkto at patutunguhan na merkado.

Dokumentasyon ng Kalidad

Maaaring kasama sa available na dokumentasyon ang sertipikasyon sa pamamahala ng kalidad ng ISO9001, dokumentasyon ng pag-export ng CE, mga ulat sa inspeksyon ng hilaw na materyal ng SGS, dokumentasyon ng pagsubok sa kaligtasan ng minahan ng karbon, at mga ulat ng pagsubok sa pag-ikot ng pabrika at buhay ng serbisyo.

Pag-install at Pagdala ng Idler Replacement

Bagong Pag-install ng Conveyor Frame

Ang carrying idler support bracket ay unang naayos sa conveyor frame ayon sa idinisenyong espasyo. Ang magkabilang dulo ng roller shaft ay nakahanay sa mga butas sa pag-mount ng bracket at sinigurado ng mga tinukoy na pin o bolts, na sinusundan ng manu-manong pag-ikot ng check upang kumpirmahin ang maayos na pagtakbo.

Nakasuot na Dala ang Idler na Kapalit

Ang conveyor ay dapat na ihinto at ihiwalay sa power supply bago ang pagpapanatili. Matapos tanggalin ang mga bahagi ng pag-lock ng baras, maaaring tanggalin ang nasirang dala na idler at palitan ng bagong roller. Dapat suriin ang pag-ikot at pagkakahanay ng sinturon bago i-restart ang conveyor.

Self-Aligning Idler Position

Sa malayuang conveying lines, ang self-aligning carrying idlers ay maaaring i-install sa angkop na mga pagitan, na may humigit-kumulang 80–100 m na iminumungkahi ayon sa ibinigay na configuration at operating kondisyon.

Epekto Idler Arrangement

Para sa mga crusher feeding point, humigit-kumulang tatlo hanggang limang grupo ng PU lagging impact na nagdadala ng mga idler ay maaaring isaayos sa loob ng humigit-kumulang 5 m ng blanking point upang ipamahagi ang materyal na epekto at protektahan ang conveyor belt.

Katugmang Mga Produkto ng Conveyor System

Serye ng Conveyor Belt

Maaaring magbigay ang YUFENG ng Fabric Conveyor Belt, Steel Cord Conveyor Belt, Sidewall Conveyor Belt, Pipe Conveyor Belt, Patterned Conveyor Belt at Rough Top Conveyor Belt para sa iba't ibang bulk conveying application.

Mga Accessory ng Roller

Kasama sa mga sumusuportang produkto ang mga trough, impact, self-aligning at return idler bracket, support stand at iba pang roller mounting component.

Mga aksesorya ng goma

Available ang mga wear-resistant na rubber sheet, conveyor skirting rubber, vulcanization repair adhesives at patch kit para sa pag-install at pagpapanatili ng conveyor.

HDPE Pipeline Series

Ang HDPE Water Pipe at HDPE Dredge Pipe ay maaaring ibigay para sa auxiliary fluid na transportasyon sa mga proyekto ng pagmimina at industriya.

Custom na Pagproseso

Ang diameter ng roller, kapal ng shell ng dingding, mga sukat ng baras, istraktura ng sealing at iba pang mga parameter ay maaaring iakma ayon sa mga guhit ng customer at mga partikular na kondisyon ng operating.

Packaging at Imbakan

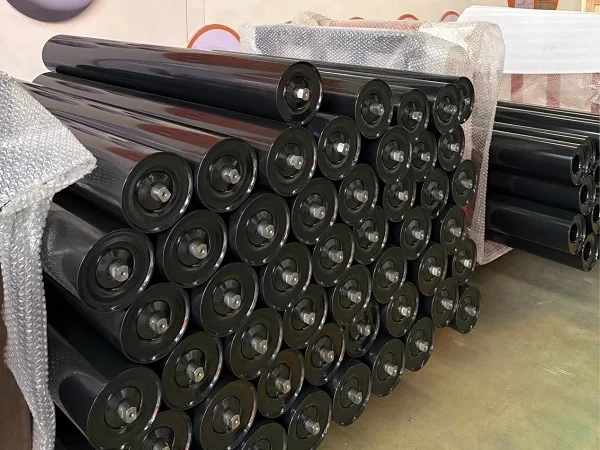

Mga Maliliit na Diameter Roller

Ang 76, 89 at 108 mm na may dalang mga idler ay maaaring isama ng bakal na wire, na pinoprotektahan ng mga plastik na takip sa magkabilang dulo ng shaft at nakaimpake sa mga solidong kaso na gawa sa kahoy para sa internasyonal na transportasyon.

Malaking Diameter Roller

168, 194 at 219 mm heavy carrying idlers ay maaaring ayusin sa mga kahoy na pallet, na nakabalot ng protective plastic film at sinigurado para sa transportasyon ng container.

HDPE na may dalang mga Idler

Ang mga HDPE roller ay maaaring paghiwalayin ng mga cushioning na materyales upang mabawasan ang banggaan sa ibabaw, gasgas at deformation sa panahon ng paglo-load at pagbabawas.

Mga Kondisyon sa Imbakan

Ang mga roller ay dapat na naka-imbak nang pahalang sa mga pallet na may inirerekomendang taas ng stacking na hindi hihigit sa 1.2 m. Ang panlabas na imbakan ay dapat gumamit ng waterproof covering, at ang matagal na pagkakalantad sa tubig-ulan ay dapat na iwasan.

Paano Piliin ang Tamang Dala-dalang Idler Roller

Lapad ng Conveyor Belt

Ibigay ang lapad ng conveyor belt at umiiral na mga sukat ng frame upang makumpirma ang naaangkop na haba ng roller, mga sukat ng baras at pagsasaayos ng bracket.

Diameter at Uri ng Roller

Piliin ang panlabas na diameter at istraktura ayon sa bilis ng sinturon, pagkarga ng materyal, seksyon ng paghahatid at mga kondisyon ng epekto. Ang mga trough, impact at self-aligning na nagdadala ng mga idler ay may iba't ibang function sa loob ng conveyor system.

Kapaligiran sa Pagtatrabaho

Magbigay ng impormasyon tungkol sa halumigmig, spray ng asin, pagkakalantad sa kemikal, paggamit sa labas, temperatura at mga katangian ng materyal. Tinutukoy nito kung ang carbon steel, galvanized steel, HDPE, stainless steel o PU lagging ay mas angkop.

Laki at Epekto ng Materyal na Bukol

Ang malalaki o matatalim na bulk na materyales ay maaaring mangailangan ng PU lagging impact na nagdadala ng mga idler sa paligid ng mga loading point, habang ang conventional material na transportasyon ay maaaring gumamit ng standard na carbon steel trough na nagdadala ng mga idler.

Humiling ng Carrying Idler Roller Quotation

Mga Kinakailangang Teknikal na Parameter

Para sa isang tumpak na panipi sa pabrika, ibigay ang katugmang lapad ng conveyor belt, roller outer diameter, bitbit na uri ng idler, kapaligiran sa pagtatrabaho, mga katangian ng materyal, kabuuang dami ng order at destinasyong port.

Maaaring suriin ng mga teknikal na inhinyero ng YUFENG ang naaangkop na roller diameter, shell material, bearing, sealing structure at supporting bracket ayon sa mga kinakailangan ng conveyor system.

YUFENG Global Contact Information

Email

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Address ng Pabrika

Xiagou Villege, ETDZ, Qingdao, Shandong, China

View as

Troughing Idler Roller

Ginawa para sa heavy-duty na bulk material conveying, ang YUFENG Troughing Idler Roller ay nagbibigay ng stable belt support at load carrying para sa pagmimina, thermal power, semento, butil at mga port conveyor system. Ginawa ayon sa mga pamantayan ng CEMA, ISO at MT/T 821, nagtatampok ito ng multi-layer labyrinth sealing upang protektahan ang mga bearings mula sa alikabok, tubig at slurry. Magagamit sa 20°, 35° at 45° trough angle para sa customized na mga kinakailangan sa conveying.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

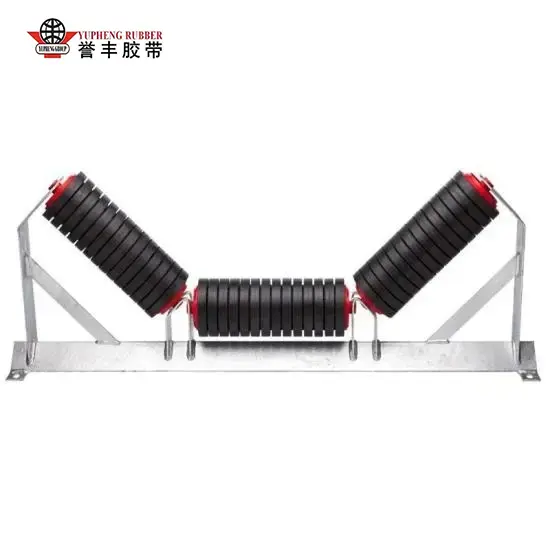

Pantay na Haba ng Troughing Idler Roller

Ang simetriko na three-roller na suporta ay ginagawang ang YUFENG Equal Length Troughing Idler Roller ay isang maaasahang solusyon sa pagdadala para sa mga bulk material conveyor. Idinisenyo para sa pagmimina, thermal power, semento, butil at mga aplikasyon ng port, nagtatampok ito ng multi-layer labyrinth sealing upang protektahan ang mga panloob na bearings mula sa alikabok, tubig at slurry. Available na may 20°, 35° at 45° trough angle para sa stable, high-capacity conveying.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

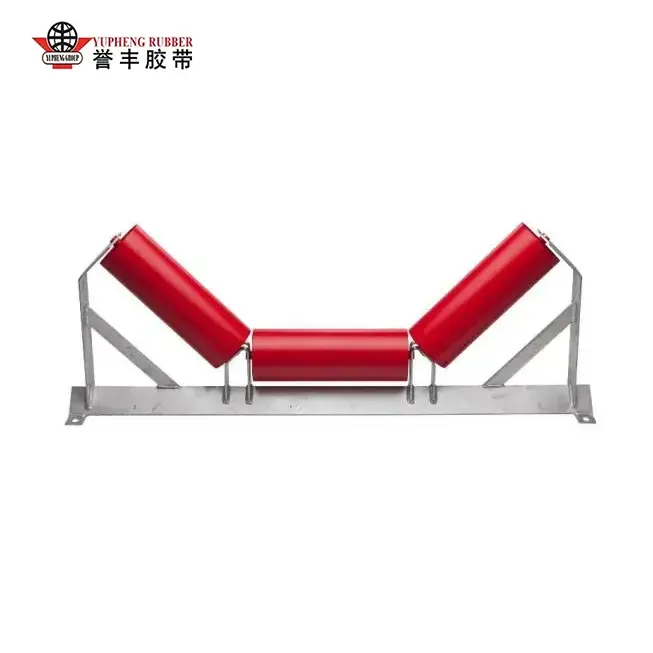

Heavy Duty Troughing Idler Roller

Inhinyero para sa high-tonnage bulk material conveying, ang YUFENG Heavy Duty Troughing Idler Roller ay nagtatampok ng reinforced 3-roller bearing frame at advanced na sealing system para sa malupit na pagmimina, kapangyarihan, semento, at port na kapaligiran. Sa 20°, 30°, 35° at 45° trough angle na opsyon, sinusuportahan nito ang mas mataas na kapasidad sa paghahatid habang binabawasan ang pagtapon ng materyal at pinoprotektahan ang mga bearings mula sa alikabok, slurry, salt fog at heat exposure.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

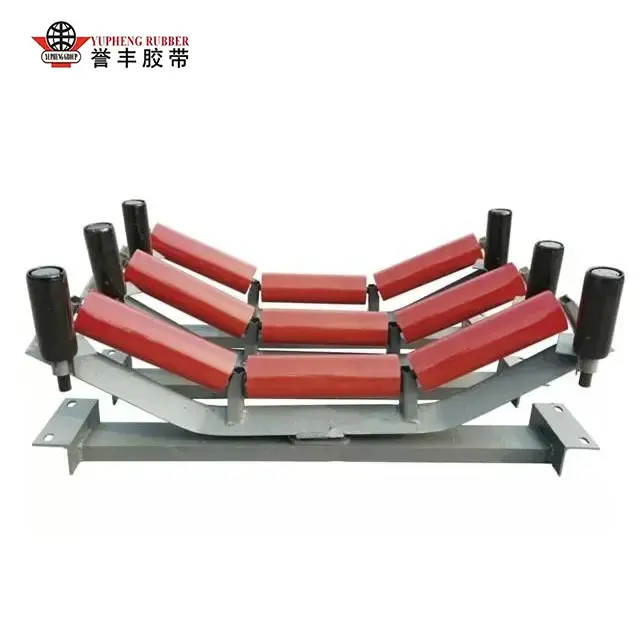

Self-Aligning Troughing Idler
