Propesyonal na Manufacturer ng Pagsasanay at Pag-align ng Idler Roller para sa Conveyor Belt Tracking System

YUFENG Pagsasanay at Pag-align ng Idler Roller, na kilala rin bilang self-training centering idler, friction self-aligning roller, o belt tracking idler, ay idinisenyo upang makatulong na itama ang lateral belt deviation sa panahon ng pagpapatakbo ng conveyor. Pangunahing naka-install ito sa mga conveyor ng sinturon na malayuan kung saan mahalaga ang tuluy-tuloy na pagsubaybay sa sinturon para mabawasan ang pagtapon ng materyal, pagkasira sa gilid, at hindi matatag na paggalaw ng sinturon.

Ang roller assembly ay karaniwang binubuo ng isang main carrying roller, vertical guide roller, at isang swingable support frame. Kapag lumayo ang conveyor belt mula sa nilalayon nitong centerline, ang guide roller ay tumatanggap ng lateral force at nagiging sanhi ng pag-ugoy ng supporting frame, na bumubuo ng corrective force na gumagabay sa belt pabalik sa idinisenyong running position.

Nagbibigay ang YUFENG ng mga friction training idler, conical training idler, V-type return aligning idler, galvanized configuration, HDPE versions, at espesyal na guide roller constructions para sa pagmimina, semento, port, kemikal, at iba pang mga bulk material conveying system.

Pagsasanay at Pag-align ng Mga Uri ng Idler

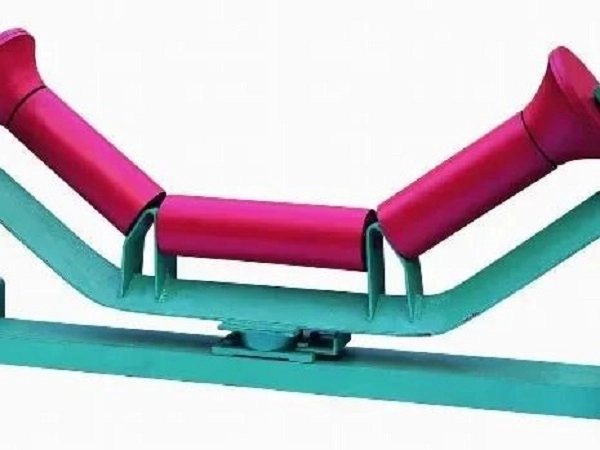

Friction Training Aligning Idler

Ang friction training aligning idler ay gumagamit ng swing frame na may side guide rollers upang tumugon sa lateral belt movement. Pangunahing ginagamit ito sa upper carrying section ng long-distance at heavy-duty conveyor kung saan kailangang kontrolin ang madalas na paglihis ng belt.

Conical Training Aligning Idler

Gumagamit ang conical roller ng mga pagkakaiba sa bilis ng ibabaw ng roller na dulot ng tapered geometry nito upang magbigay ng passive centering effect. Ito ay angkop para sa medyo light-load na conveyor system, kabilang ang butil, packaging at logistics conveying equipment.

V-Type Return Alignning Idler

Ang V-type return aligning idler ay gumagamit ng dalawang roller na nakaayos sa isang V-shaped na configuration upang limitahan ang lateral na paggalaw ng walang laman na return belt. Ang medyo simpleng istraktura nito ay ginagawang angkop para sa mas mababang seksyon ng pagbabalik ng mga maginoo na conveying system.

Uri ng Roller	Pangunahing Katangian	Naaangkop na Kondisyon sa Paggawa
Friction Training Aligning Idler	Pagwawasto ng swing frame na may sensitibong lateral response	Upper carrying section at long-distance heavy-duty conveying
Conical Training Aligning Idler	Passive centering sa pamamagitan ng tapered roller speed difference	Light-load na butil, logistik at pangkalahatang paghahatid
V-Type Return Alignning Idler	Ang hugis-V na istraktura ay naglilimita sa pagbabalik ng paggalaw ng sinturon	Lower return section at dry-material conveying

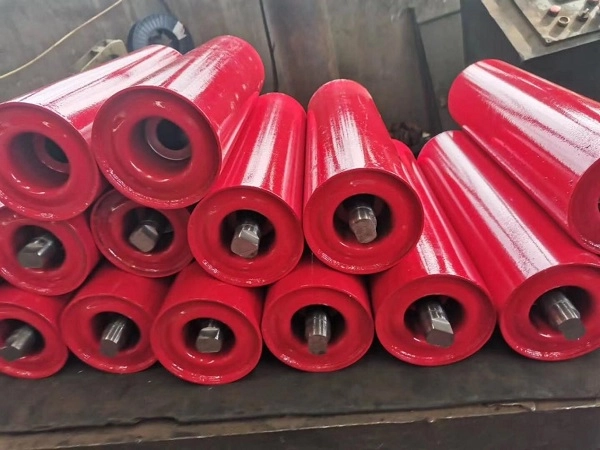

Prinsipyo ng Awtomatikong Pagsubaybay sa Belt

Belt Deviation Detection

Kapag ang conveyor belt ay gumagalaw sa gilid mula sa normal nitong posisyon sa pagtakbo, ang gilid ng sinturon ay nakikipag-ugnayan sa vertical guide roller. Inililipat ng guide roller ang lateral force sa supporting frame.

Swing Frame Movement

Ang puwersa ng gabay ay nagiging sanhi ng pag-ikot ng buong nakahanay na idler assembly sa paligid ng sumusuportang istraktura nito. Ang swing angle ay tinutukoy ng belt deviation at ang disenyo ng aligning mechanism.

Pagbuo ng Lakas ng Pagwawasto

Kapag binago ng roller frame ang oryentasyon nito kaugnay ng belt, nabubuo ang reverse guiding force upang makatulong na ilipat ang belt patungo sa centerline ng conveyor.

Sinturon Bumalik sa Gitna

Habang ang sinturon ay gumagalaw pabalik sa normal nitong posisyon, ang lateral force na kumikilos sa guide roller ay bumababa at ang aligning assembly ay babalik sa normal nitong posisyon, na nagbibigay-daan sa patuloy na pagwawasto sa pagsubaybay sa panahon ng operasyon.

Pagsasanay at Pag-align ng Idler Configuration

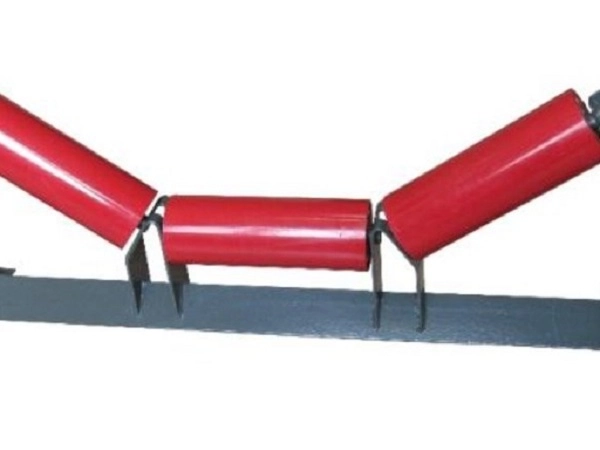

Tatlong-Roller Trough Friction Training Idler

Ang three-roller trough body na sinamahan ng bilateral vertical guide rollers ay ginagamit para sa upper carrying sections. Maaari itong mai-install sa angkop na mga pagitan sa malayuang heavy-material na mga linya ng conveyor upang makatulong na makontrol ang paglihis ng sinturon.

Conical Training Idler Roller

Ang tapered roller configuration ay nagbibigay ng passive belt-centering sa pamamagitan ng mga pagkakaiba sa peripheral speed. Ito ay angkop para sa mga light-load na application kung saan kinakailangan ang mas mababang ingay sa pagtakbo at simpleng tulong sa pagsubaybay.

V-Type Return Training Idler

Sinusuportahan ng V-type na istraktura ang walang laman na return belt habang nililimitahan ang paggalaw sa gilid. Maaari itong gamitin bilang bahagi ng return-side belt tracking arrangement sa mahabang conveyor.

Hot-Dip Galvanized Training Idler

Ang roller at supporting bracket ay tumatanggap ng hot-dip galvanized treatment para pahusayin ang corrosion resistance sa mga outdoor conveying environment gaya ng open stockyards, ports, at mod industrial areas.

HDPE Shell Training Idler

Ang pangunahing roller ay gumagamit ng isang HDPE shell habang ang mga bahagi ng gabay ay pinili ayon sa aplikasyon. Iniiwasan ng konstruksiyon na ito ang maginoo na kaagnasan ng shell ng bakal at maaaring gamitin sa mga kemikal na planta, mga lugar sa baybayin at mga kapaligiran na may asin-fog.

Flame Retardant Anti-Static Training Idler

Maaaring i-configure ang conductive at flame-retardant guide roller materials para sa naaangkop na underground coal mine conveying system kung saan dapat matugunan ng mga bahagi ng belt tracking ang mga karagdagang kinakailangan sa kaligtasan.

Teknikal na Pagtutukoy

item	Pagtutukoy
Karaniwang Diameter ng Roller	76 / 89 / 108 / 114 / 133 / 168 / 194 / 219 mm
Katugmang Lapad ng Belt	500–2400 mm
Mga Uri ng Pag-align	Friction / Conical / V-Type Return
Swing Angle	15°–30° para sa karaniwang pagsasaayos ng friction training
Gabay sa Taas ng Roller	Nako-customize
Materyal ng Shell	Q235 Carbon Steel / HDPE / 304 Stainless Steel
tindig	Domestic High-Precision / SKF / FAG C3 Clearance
Proteksyon sa pagbubuklod	Doble / Triple Composite Labyrinth Sealing
Paggamot sa Ibabaw	Electrostatic Spraying / Hot-Dip Galvanizing / PU Lagging
Aplikasyon	Pagmimina / Semento / Port / Chemical / Bulk Material Conveying

Mga Pagpipilian sa Pag-customize

Pangunahing Roller Shell

Ang YUFENG ay maaaring magbigay ng Q235 carbon steel, HDPE at 304 stainless steel na pangunahing roller shell ayon sa load, corrosion at environmental requirements.

Paggamot sa Ibabaw

Available ang mga opsyon sa electrostatic spraying, hot-dip galvanizing at PU lagging ayon sa kinakailangang proteksyon ng corrosion, wear resistance at operating environment.

Mekanismo ng Swing

Ang mekanismo ng suporta ay maaaring i-configure bilang friction swing structure, conical passive centering structure o V-type return alignment structure ayon sa belt position at tracking requirement.

Sistema ng pagbubuklod

Ang doble o triple composite nylon labyrinth sealing structures na may rubber contact seal ay maaaring piliin upang mabawasan ang pagpasok ng alikabok at tubig sa bearing cavity.

Configuration ng Bearing

Maaaring tukuyin ang domestic high-precision bearings o imported SKF/FAG C3-clearance bearings ayon sa mga kondisyon ng operating ng conveyor at mga kinakailangan ng customer.

Espesyal na Guide Roller Materials

Ang mababang temperatura, flame-retardant at anti-static na guide roller na materyales ay maaaring i-configure para sa mga espesyal na aplikasyon ng minahan at malamig na rehiyon.

Mga Hilaw na Materyales at Roller Construction

Pangunahing Roller Shell

Ang mga karaniwang steel roller ay gumagamit ng Q235 high-frequency na ERW steel tube, habang ang mga configuration ng HDPE ay gumagamit ng virgin HDPE material. Ang mga sukat ng shell at kapal ng pader ay maaaring itugma sa kinakailangang pagkarga ng conveyor.

Roller Shaft

45# cold-drawn solid round steel ay ginagamit para sa shaft sa karaniwang mga configuration, na nagbibigay ng paglaban sa baluktot sa ilalim ng radial at swing load.

Guide Roller Panlabas na Layer

Ang mga side guide roller ay maaaring gumamit ng wear-resistant na natural na goma o polyurethane na materyal upang mabawasan ang direktang pagdikit sa gilid ng conveyor belt sa panahon ng pagwawasto ng pagsubaybay.

Swing Bracket

Ang swing frame ay maaaring gawin mula sa Q235 na makapal na steel plate gamit ang pinagsamang mga proseso ng stamping at welding upang magbigay ng suporta sa istruktura na kinakailangan para sa paulit-ulit na paggalaw ng oscillating.

Mga Bahagi ng Pagtatak

Ang high-toughness nylon labyrinth rings at weather-resistant nitrile rubber sealing rings ay ginagamit upang protektahan ang bearing area laban sa alikabok at moisture.

Pagsusuri ng Raw Material

Ang mga steel tube, shaft at bearings ay na-sample para sa naaangkop na rotation resistance, dimensional accuracy at fatigue-related na mga katangian bago pumasok sa proseso ng pagpupulong. Ang mga hindi kwalipikadong materyales ay tinatanggihan.

Mga Tagapagpahiwatig ng Pagganap

Item ng Pagganap	Pamantayang Kinakailangan	Pamantayan sa Pagsubok
Rotation Resistance Coefficient	≤0.008	ISO 15365
Grado ng Proteksyon ng Alikabok at Tubig	IP65	Pamantayan sa Pagsubok ng IP
Na-rate ang Buhay ng Serbisyo ng Swing	≥30,000 oras ng trabaho	Pagsubok sa Pagkapagod ng Factory Swing
Roller Shell Concentricity	≤0.5 mm	Pagsubok sa Dial Indicator
Guide Roller Rubber Abrasion Loss	≤1.0 cm³/1.61 km	ISO 4649
Swing Frame Libreng Swing Anggulo	15°–30°	Pagsusulit na Nakatuon sa Pabrika

Ang aktwal na pagganap ng pagsubaybay ay nakasalalay sa lapad ng sinturon, pag-igting ng sinturon, pagkakahanay ng conveyor, pagsasaayos ng roller, pagkarga ng materyal, posisyon ng pag-install at mga kondisyon ng pagpapatakbo.

Mga Aplikasyon ayon sa Kondisyon ng Conveyor

Long-Distance Mabigat na Material Conveying

Ang friction training aligning idlers ay angkop para sa mga long-distance conveyor na nagdadala ng ore, coal, cement raw na materyales at iba pang mabibigat na bulk material kung saan kailangang mapanatili ang belt tracking sa patuloy na operasyon.

Light-Load Material Conveying

Maaaring gamitin ang mga conical training idler para sa butil, mga produkto ng packaging at light aggregate conveying kung saan medyo katamtaman ang kinakailangang belt load at tracking force.

Ibalik ang Belt Alignment

Ang mga V-type na return aligning idler ay ginagamit sa lower empty return section upang makatulong na limitahan ang paggalaw ng lateral belt nang hindi nagdaragdag ng mga kumplikadong istruktura ng mekanikal na pagwawasto.

Panlabas na Paghahatid

Maaaring mapili ang mga galvanized na configuration para sa mga open-air stockyard, port at maalinsangang panlabas na kapaligiran kung saan maaaring mapabilis ng kahalumigmigan ng atmospera ang kaagnasan.

Nakakasira na kapaligiran

Maaaring isaalang-alang ang mga configuration ng HDPE shell para sa coastal, chemical at salt-fog environment kung saan ang pagbabawas ng metal corrosion ay isang mahalagang bahagi ng pagpili ng bahagi ng conveyor.

Underground Mining

Ang mga naaangkop na flame-retardant at anti-static na guide roller configuration ay maaaring gamitin sa underground coal mine conveyor system na napapailalim sa mga nauugnay na kinakailangan sa kaligtasan.

Pag-install at Pagpapalit

Bagong Conveyor Frame Assembly

Ang training aligning idler bracket ay dapat na maayos sa conveyor frame ayon sa idinisenyong installation spacing. Ang taas ng guide roller ay dapat na i-adjust upang ang clearance sa pagitan ng guide roller at belt edge ay humigit-kumulang 5–10 mm, habang ang kumpletong frame ay dapat manatiling may kakayahang malayang umindayog.

Pagsasaayos ng Mekanismo ng Swing

Pagkatapos ng pag-install, ang bracket fixing bolts ay dapat na mahigpit na higpitan nang hindi nililimitahan ang dinisenyo na paggalaw ng swing. Ang sinturon ay dapat na paandarin sa ilalim ng mga kinokontrol na kundisyon upang i-verify ang pagganap ng pagsubaybay at payagan ang huling pagsasaayos ng posisyon ng bracket kung kinakailangan.

Suot na Roller Replacement

Ang conveyor ay dapat na ihinto at ihiwalay mula sa pinagmumulan ng kapangyarihan nito bago ang pagpapanatili. Maaaring tanggalin ang kumpletong aligning assembly pagkatapos maluwag ang mga bracket fasteners, habang ang nasirang main roller o guide roller ay maaaring palitan nang hiwalay kapag pinahihintulutan ng istraktura.

Long-Distance na Layout

Para sa malayuang mga linya ng conveyor sa humigit-kumulang 500 m, ang pagsasanay sa paghahanay ng mga idler na grupo ay maaaring isaayos sa angkop na mga pagitan. Ang aktwal na espasyo ay dapat matukoy ayon sa pagkakahanay ng conveyor, pag-uugali ng sinturon at mga kondisyon ng pagpapatakbo.

Katugmang Mga Produkto ng Conveyor System

Serye ng Conveyor Belt

Maaaring magbigay ang YUFENG ng Fabric Conveyor Belt, Steel Cord Conveyor Belt, Sidewall Conveyor Belt, Pipe Conveyor Belt, Patterned Conveyor Belt at Rough Top Conveyor Belt para sa iba't ibang configuration ng conveyor.

Conveyor Roller Series

Kasama sa mga sumusuportang produkto ang mga trough carrying idler, impact idler, return idler, self-aligning roller assemblies at kaukulang bracket at support stand.

Mga aksesorya ng goma

Available ang mga wear-resistant na rubber sheet, conveyor skirting, vulcanization repair adhesives at patch kit para sa pag-install ng conveyor, pagpapanatili at pagkumpuni sa field.

HDPE Pipeline Series

Ang HDPE Water Pipe at HDPE Dredge Pipe ay maaaring ibigay para sa auxiliary na tubig at slurry na mga aplikasyon sa transportasyon sa mga proyekto sa pagmimina at industriya.

Custom na Pagproseso

Maaaring isaayos ng YUFENG ang roller diameter, guide roller height, swing angle, shaft dimensions at sealing structure ayon sa mga drawing ng customer na nagtatrabaho at mga kinakailangan ng conveyor.

Mga Pamantayan at Dokumentasyon ng Kalidad

Mga Pamantayan ng Conveyor

Ang YUFENG Training and Aligning Idler Rollers ay ginawa na may kaugnayan sa mga kinakailangan ng CEMA, GB/T10595 at ISO15365 para sa conveyor equipment at roller performance.

Mga Kinakailangang Pangkaligtasan

Ang mga pagsasaayos na inilaan para sa pagmimina sa ilalim ng lupa ay maaaring gawin ayon sa naaangkop na mga kinakailangan sa kaligtasan ng minahan ng karbon. Ang naaangkop na sertipikasyon ay nakasalalay sa panghuling pagsasaayos ng produkto at nilalayon na paggamit.

Dokumentasyon ng Kalidad

Maaaring kasama sa available na dokumentasyon ang sertipikasyon ng pamamahala ng kalidad ng ISO9001, dokumentasyon ng pag-export ng CE, mga ulat sa inspeksyon ng hilaw na materyal ng SGS, dokumentasyon ng pagsubok sa kaligtasan ng minahan ng karbon at mga ulat sa pagsubok sa swing-fatigue at buhay-serbisyo ng pabrika.

Packaging at Imbakan

Maliit na Diameter na Pag-align ng Idler Groups

Ang 76, 89 at 108 mm aligning idler assemblies ay maaaring i-bundle ng steel wire, nilagyan ng protective caps sa shafts at nakaimpake sa solid wooden cases para sa transportasyon.

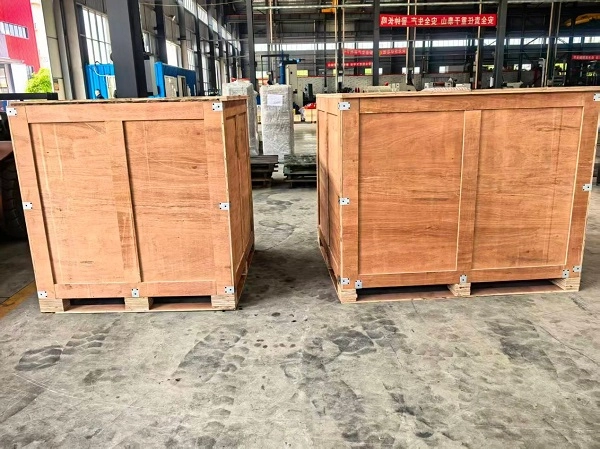

Malaking Heavy Aligning Idler Frames

168, 194 at 219 mm heavy aligning idler groups ay maaaring isaayos sa mga wooden pallet at protektado ng plastic film upang mabawasan ang mga gasgas ng bracket at pinsala sa ibabaw sa panahon ng pagpapadala.

HDPE Aligning Idlers

Ang mga pagsasaayos ng HDPE ay maaaring paghiwalayin ng foam o iba pang cushioning na materyales upang mabawasan ang pagbangga sa ibabaw at pagpapapangit sa panahon ng paglo-load at pagbabawas.

Mga Kinakailangan sa Imbakan

Ang mga training aligning idler ay dapat na naka-imbak nang pahalang sa mga pallet na may inirerekomendang taas ng stacking na hindi hihigit sa 1.2 m. Ang panlabas na imbakan ay dapat gumamit ng takip na hindi tinatablan ng tubig at maiwasan ang matagal na pagkakalantad sa tubig-ulan at direktang sikat ng araw.

Paano Piliin ang Tamang Pagsasanay at Pag-align ng Idler Roller

Posisyon ng Conveyor

Alamin muna kung ang aligning idler ay kinakailangan para sa upper carrying section o lower return section. Ang mga friction training idler ay karaniwang ginagamit para sa pagdala ng mga seksyon, habang ang mga V-type na istruktura ay karaniwang ginagamit para sa mga return section.

Lapad ng Belt at Diameter ng Roller

Magbigay ng lapad ng conveyor belt at umiiral na mga sukat ng frame para matukoy ang angkop na diameter ng roller, haba ng roller, configuration ng shaft at guide roller dimension.

Haba ng Conveyor at Load

Ang haba ng conveyor, pag-igting ng sinturon at pagkarga ng materyal ay nakakaapekto sa kinakailangang istraktura ng pagsubaybay. Ang mga long-distance heavy-load system ay karaniwang nangangailangan ng mas tumutugon na mga configuration ng idler ng pagsasanay kaysa sa mga maiikling light-load na conveyor.

Kapaligiran sa Pagtatrabaho

Ang halumigmig, pag-spray ng asin, pagkakalantad sa kemikal, temperatura at mga kondisyon sa labas ay dapat isaalang-alang kapag pumipili ng mga istrukturang carbon steel, galvanized, HDPE o hindi kinakalawang na asero.

Mga Katangian ng Paglihis ng Belt

Ang dalas at kalubhaan ng paglihis ng sinturon ay dapat suriin kasama ng pagkakahanay ng conveyor, mga kondisyon ng paglo-load at umiiral na pagsasaayos ng idler bago pumili ng naaangkop na mekanismo ng pagsasanay.

Humiling ng Pagsasanay at Pag-align ng Idler na Sipi

Mga Kinakailangang Teknikal na Parameter

Para sa tumpak na panipi, ibigay ang katugmang lapad ng conveyor belt, roller outer diameter, aligning idler type gaya ng friction, conical o V-type return, working environment, kabuuang dami ng order at target na delivery port.

Maaaring suriin ng mga teknikal na inhinyero ng YUFENG ang naaangkop na pagsasaayos ng roller, gabay sa mga sukat ng roller, istraktura ng swing, bearing at sealing system ayon sa aplikasyon ng conveyor.

YUFENG Global Contact Information

Email

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Address ng Pabrika

Xiagou Villege, ETDZ, Qingdao, Shandong, China

View as

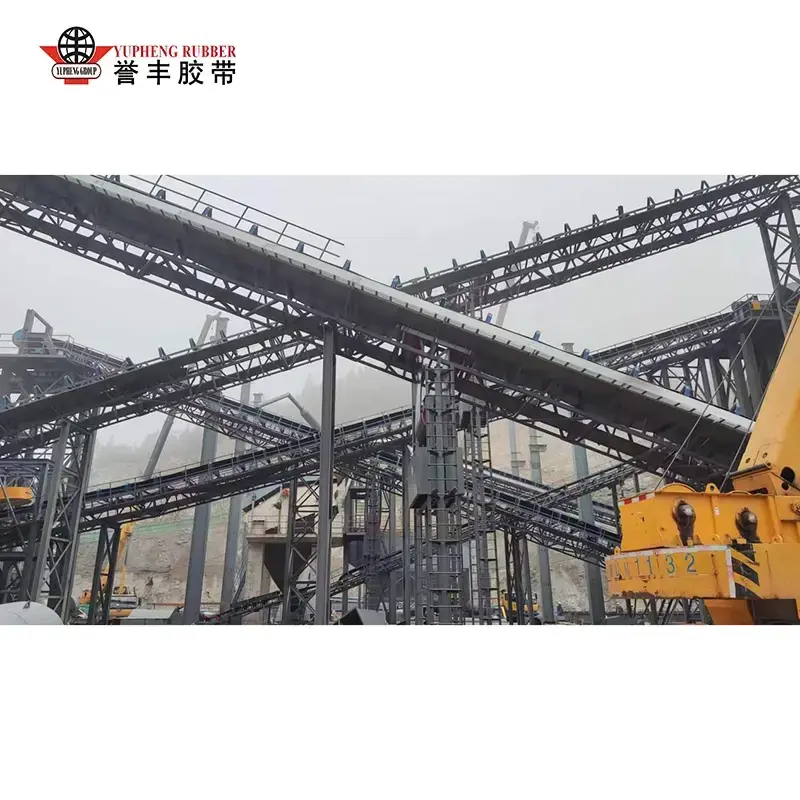

Self-Aligning Idler Roller

Ang self-aligning idler roller ay isang awtomatikong belt tracking component na eksklusibong ginawa ng YUFENG, na ginawa upang malutas ang unibersal na conveyor pain point ng belt wandering at deviation sa mabibigat na bulk material na linya ng transportasyon. Bilang isang propesyonal na heavy-duty conveyor roller manufacturer, isinasama namin ang mechanical induction pivot structure at multi-stage labyrinth sealing technology sa YUFENG Self Aligning Idler Roller, na naghahatid ng instant, awtomatikong belt centering nang walang regular na manual na pagkakalibrate. Kumpletong Idler Assembly

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

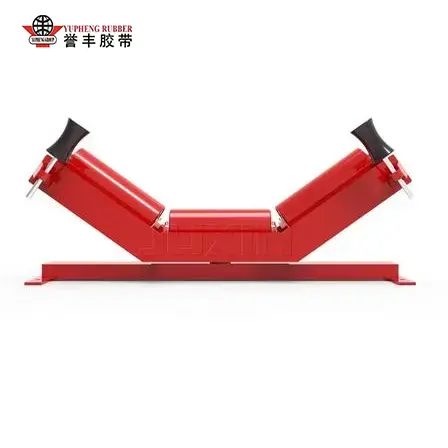

Troughing Self-Aligning Idler

Pagpapanatili ng tumpak na pagsubaybay sa sinturon sa mga heavy-duty na conveying system, awtomatikong itinatama ng YUFENG Troughing Self-Aligning Idler ang paggalaw ng lateral belt na dulot ng hindi pantay na pag-load, long-distance na operasyon at paglihis ng frame. Ang 3-roller trough na istraktura nito na may disenyo ng pivoting guide ay nagpapanatili sa mga tela at steel cord belt na nakasentro habang binabawasan ang pagkasira sa gilid at pagtapon ng materyal. Itinayo gamit ang mga sealed bearings at corrosion-resistant na mga bahagi, naghahatid ito ng maaasahang pagganap sa pagmimina, mga daungan, semento at iba pang malupit na kapaligiran sa industriya.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

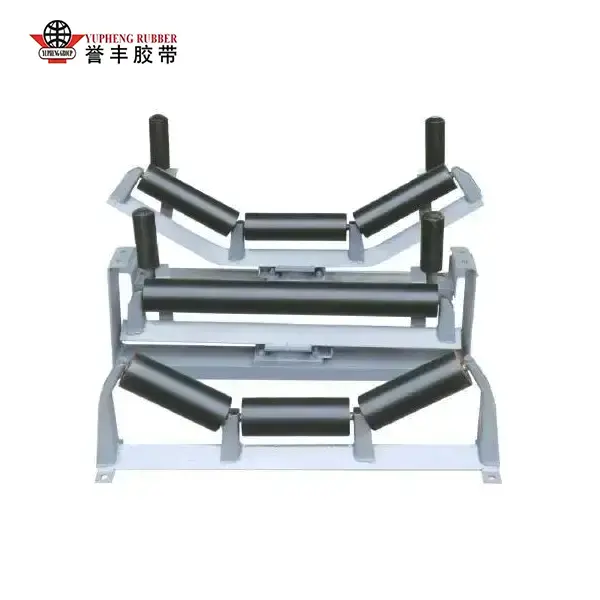

Ibalik ang Self-Aligning Idler
