Impact Idler Roller Factory Direct Supply para sa Mining at Quarry Conveyor Systems

YUFENG Impact Idler Roller, na kilala rin bilang buffer idler o shock-absorbing conveyor roller, ay naka-install sa mga feeding at blanking point ng belt conveyors upang masipsip ang epekto na nabuo kapag ang mga bulk na materyales ay nahulog sa conveyor belt. Pinagsasama ng roller ang isang bakal o HDPE shell na may nababanat na goma o polyurethane buffer na mga bahagi upang ipamahagi ang mga puwersa ng epekto at bawasan ang puro stress sa conveyor belt at supporting structure.

Ang YUFENG ay nagbibigay ng naka-segment na rubber ring, integral PU lagging, HDPE, trough impact, galvanized at flame-retardant na anti-static impact idler para sa pagmimina, semento, pinagsama-samang, port, kemikal at mga sistema ng paghawak ng karbon. Roller diameter, buffer material, rubber ring kapal, tigas, sealing structure at bearing configuration ay maaaring mapili ayon sa belt width, material lump size, drop height at working environment.

Mga Uri ayon sa Buffer Structure

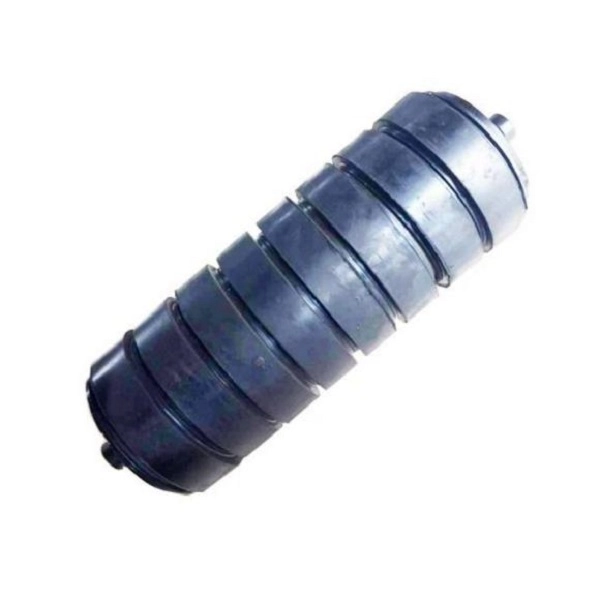

Naka-segment na Rubber Ring Impact Idler

Ang naka-segment na rubber ring impact idler ay binubuo ng maraming independiyenteng elastic rubber rings na nakaayos sa palibot ng roller body. Ang istraktura ng hiwalay na singsing ay nagpapahintulot sa isang indibidwal na nasirang singsing na mapalitan nang hindi kinakailangang palitan ang kumpletong roller, na ginagawa itong angkop para sa pangkalahatang minahan, quarry at medium-impact loading station.

Integral PU Lagging Impact Idler

Ang integral PU impact idler ay gumagamit ng tuluy-tuloy na polyurethane buffer layer sa paligid ng roller. Binabawasan ng one-piece construction ang pag-displace ng singsing at nagbibigay ng wear resistance para sa mga application na kinasasangkutan ng malalaking bukol ng materyal, mas malalaking drop height at paulit-ulit na mabigat na epekto.

HDPE Shell Impact Idler

Gumagamit ang HDPE impact idler ng plastic roller shell na may angkop na buffer structure para sa mga corrosive na kapaligiran. Ang non-metallic surface nito ay umiiwas sa kumbensyonal na kalawang na bakal at maaaring isaalang-alang para sa mga daungan sa baybayin, mga planta ng kemikal at iba pang lugar ng pagkarga ng salt-fog o moisture-exposed.

Uri ng Roller	Pangunahing Katangian	Naaangkop na Kondisyon sa Paggawa
Naka-segment na Rubber Ring Impact Idler	Mataas na shock absorption at maaaring palitan ng mga indibidwal na singsing	Pangkalahatang minahan at quarry medium-impact loading point
Integral PU Lagging Impact Idler	Wear-resistant one-piece buffer layer na may matatag na pagpoposisyon	High-drop at heavy lump material loading areas
HDPE Shell Impact Idler	Walang kalawang at lumalaban sa mga napiling kinakaing unti-unti na kapaligiran	Mga daungan sa baybayin at mga lugar ng pagkarga ng planta ng kemikal

Mga Configuration para sa Iba't ibang Seksyon ng Conveyor

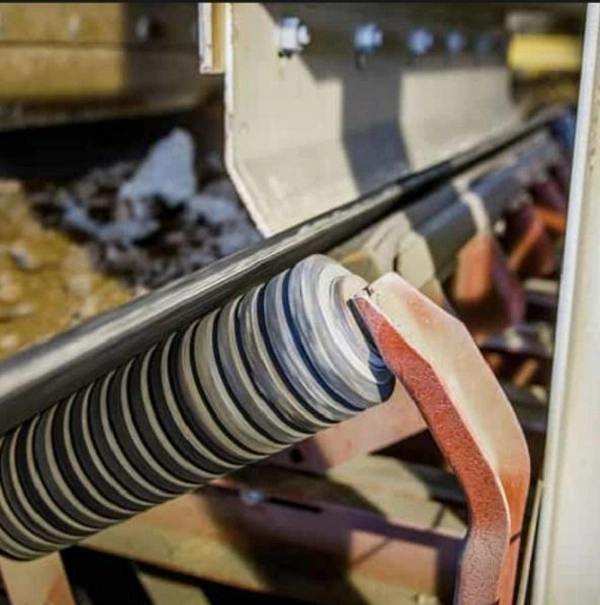

Segmented Rubber Ring Impact Idler Roller

Maramihang independiyenteng singsing ng goma ang nagbibigay ng distributed elastic cushioning sa loading point. Kapag ang isang singsing ay nasira o nasira, ang mapapalitan-ring istraktura ay maaaring gawing simple ang pagpapanatili kumpara sa pagpapalit ng kumpletong roller assembly.

Integral PU Lagging Impact Idler Roller

Ang tuluy-tuloy na PU outer layer ay nagbibigay ng pare-parehong impact-buffering surface at angkop para sa malalaking bukol na materyales na bumubuo ng paulit-ulit na concentrated impact. Iniiwasan ng one-piece construction nito ang lateral movement na maaaring mangyari sa magkahiwalay na mga singsing.

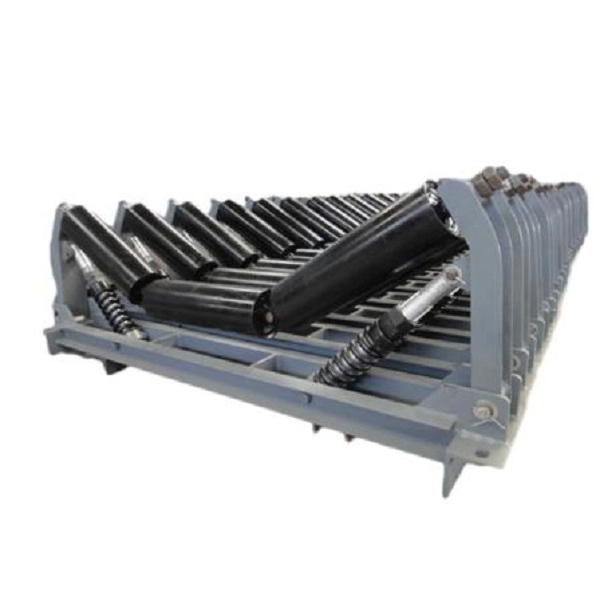

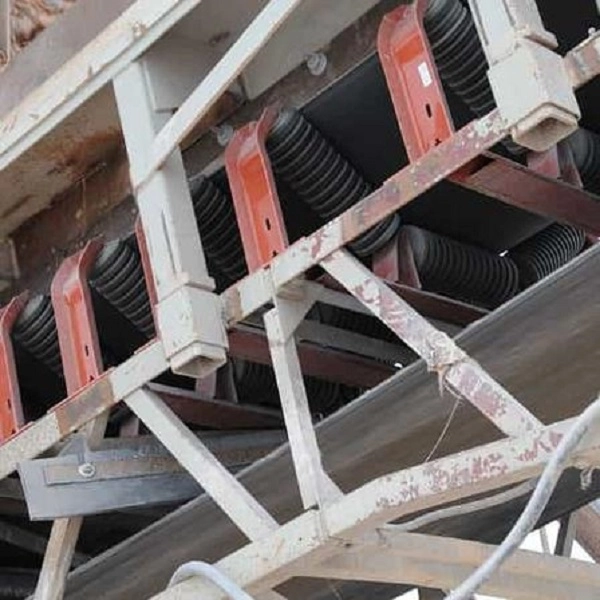

Trough Impact Idler Group

Ang 30°, 35° o 45° na three-roller trough impact arrangement ay nagpapataas ng suportadong belt area habang ipinamamahagi ang materyal na epekto sa maraming posisyon ng roller. Ito ay angkop para sa malawak at mabigat na tungkulin na conveyor belt na humahawak ng malalaking dami ng mga bulk na materyales.

Hot-Dip Galvanized Impact Idler

Ang galvanized steel surface ay nagbibigay ng karagdagang proteksyon sa kaagnasan para sa panlabas at mahalumigmig na mga lugar ng paglo-load. Maaari itong gamitin sa open-air stockyards, pinagsama-samang mga halaman at iba pang mga lokasyon kung saan ang roller ay nakalantad sa atmospheric moisture.

HDPE Anti-Corrosion Impact Idler Roller

Ang shell ng HDPE ay nag-aalis ng kalawang sa ibabaw ng metal at maaaring mapili kung saan ang spray ng asin, halumigmig o piniling kemikal na media ay maaaring makaapekto sa mga kumbensyonal na steel roller. Ito ay angkop para sa mga pantalan sa baybayin at mga istasyon ng pagkarga ng kemikal na materyal.

Flame Retardant Anti-Static Impact Idler

Pinagsasama ng configuration na ito ang isang conductive buffer material na may flame-retardant properties para sa naaangkop na underground coal mine loading area. Ang partikular na roller at supporting system ay dapat piliin ayon sa naaangkop na mga kinakailangan sa kaligtasan ng minahan.

Mga pagtutukoy

Diameter ng Roller

Nagbibigay ang YUFENG ng karaniwang impact idler na panlabas na diameter na 76, 89, 108, 114, 133, 168, 194 at 219 mm. Ang pagpili ng diameter ay dapat isaalang-alang ang lapad ng sinturon, bilis ng sinturon, pagkarga ng epekto at ang disenyo ng conveyor frame.

Katugmang Lapad ng Conveyor Belt

Ang serye ng roller ay maaaring itugma sa mga lapad ng conveyor belt na humigit-kumulang 500–2400 mm. Ang haba ng roller, mga sukat ng baras at pag-aayos ng buffer ay maaaring ipasadya ayon sa istraktura ng conveyor.

Kapal at Katigasan ng Buffer Ring

Ang kapal at tigas ng mga bahagi ng goma o PU buffer ay maaaring iakma ayon sa laki ng bukol ng materyal, taas ng drop at inaasahang intensity ng epekto.

Conveyor Frame Compatibility

Maaaring i-configure ang YUFENG Impact Idler Rollers para sa DTII, TD75 at CEMA-type conveyor frame. Ang mga kasalukuyang guhit ng frame o mga sukat ng roller ay maaaring ibigay para sa pagpapalit at pagtutugma ng proyekto.

Impact Absorption at Roller Design

Nababanat na Buffer Layer

Ang goma o polyurethane buffer layer ay nagbibigay ng elastic deformation kapag nahuhulog ang bulk material sa belt, na binabawasan ang direktang paghahatid ng impact energy sa belt carcass at supporting structure.

Naipamahagi na Suporta sa Epekto

Ang paggamit ng ilang impact roller sa buong loading area ay namamahagi ng impact force sa halip na ituon ang buong load sa isang punto. Ang bilang at espasyo ng mga roller ay dapat matukoy ayon sa materyal na timbang, taas ng drop at disenyo ng conveyor.

Roller Concentricity

Ang tumpak na machining ng tubo at baras ay nakakatulong na mapanatili ang matatag na pag-ikot ng roller sa ilalim ng mabigat na pagkarga. Tinutukoy ng YUFENG ang roller shell concentricity na ≤0.5 mm para sa reference na standard configuration.

Proteksyon sa Bearing

Ang mga multi-stage na labyrinth at rubber contact sealing system ay tumutulong na protektahan ang bearing cavity mula sa alikabok, tubig at kontaminasyon ng materyal sa panahon ng operasyon sa mga bulk loading station.

Mga Pagpipilian sa Pag-customize

Materyal na Buffer

Ang YUFENG ay nagbibigay ng mga natural na rubber buffer ring, integral na PU polyurethane layer at HDPE-based na mga pagsasaayos ayon sa epekto, pagkasuot at mga kinakailangan sa kaagnasan.

Materyal na Roller Shell

Available ang Q235 carbon steel at 304 stainless steel shell na mga opsyon. Ang mga configuration ng HDPE shell ay maaari ding mapili para sa corrosion-sensitive environment.

Paggamot sa Ibabaw

Available ang electrostatic coating at hot-dip galvanizing para sa steel roller shell, habang ang PU o rubber outer structure ay maaaring ibigay ayon sa napiling impact configuration.

Sistema ng pagbubuklod

Ang double o triple composite nylon labyrinth sealing structures ay maaaring i-configure gamit ang rubber contact seal upang mapabuti ang proteksyon ng alikabok at tubig sa paligid ng bearing assembly.

Configuration ng Bearing

Maaaring piliin ang domestic high-precision bearings o imported SKF/FAG C3-clearance bearings ayon sa patuloy na mga kinakailangan sa pagpapatakbo at mga detalye ng customer.

Espesyal na Environmental Configuration

Maaaring tukuyin ang mababang-temperatura-resistant o flame-retardant na anti-static na buffer na materyales para sa malamig na rehiyon at underground na pagmimina ayon sa mga kinakailangang kondisyon sa pagtatrabaho.

Mga Materyales at Quality Control

Roller Shell

Ang mga karaniwang steel impact idler ay gumagamit ng Q235 high-frequency na ERW steel tube, habang ang mga HDPE model ay gumagamit ng virgin HDPE material. Ang mga sukat ng shell at kapal ng pader ay maaaring itugma sa tinukoy na pag-load ng epekto.

Roller Shaft

Gumagamit ang shaft ng 45# cold-drawn solid round steel sa karaniwang configuration, na nagbibigay ng paglaban sa baluktot sa ilalim ng paulit-ulit na epekto at radial load.

Materyal na Buffer

Ang high-elastic na natural na goma o wear-resistant polyurethane raw na materyal ay pinili ayon sa kinakailangang shock absorption at abrasion performance.

tindig

Ang C3-clearance deep-groove ball bearings ay nagbibigay ng umiikot na suporta para sa roller assembly. Ang pagpili ng bearings ay nakakaimpluwensya sa running resistance, heat generation at service life.

Mga Bahagi ng Pagtatak

Ang mga high-toughness na nylon labyrinth ring at weather-resistant nitrile rubber seal ay ginagamit upang makatulong na protektahan ang bearing cavity mula sa alikabok at moisture.

Papasok na Pagsusuri ng Materyal

Ang mga bakal na tubo, shaft, bearings at buffer na materyales ay na-sample para sa naaangkop na pag-ikot, dimensional, pagtanda at mga katangiang nauugnay sa epekto bago pumasok sa assembly workshop.

Mga Tagapagpahiwatig ng Pagganap

Item ng Pagganap	Pamantayang Kinakailangan	Pamantayan sa Pagsubok
Rotation Resistance Coefficient	≤0.008	ISO 15365
Grado ng Proteksyon ng Alikabok at Tubig	IP65	Pamantayan sa Pagsubok ng IP
Na-rate ang Buhay ng Serbisyo ng Pagkarga	≥30,000 oras ng trabaho	Factory Accelerated Aging Test
Roller Shell Concentricity	≤0.5 mm	Pagsubok sa Dial Indicator
Pagkawala ng Abrasion ng Rubber Buffer Ring	≤1.0 cm³/1.61 km	ISO 4649
Nagdadala ng Anti-Aging Time	≥500 h mataas na temperatura na pagsubok sa pagtanda	Panloob na Pagsusuri sa Lab

Ang aktwal na pagsipsip ng epekto, buhay ng serbisyo at kapasidad ng pagkarga ay nakasalalay sa diameter ng roller, materyal na buffer, tigas, lapad ng sinturon, laki ng bukol ng materyal, taas ng pagbaba, bilis ng paghahatid at kapaligiran sa pagpapatakbo.

Pag-install at Pagpapalit

Bagong Pag-install ng Feeding Frame

Ang impact idler support frame ay naayos sa idinisenyong blanking position. Ang parehong mga dulo ng roller shaft ay nakahanay sa mga bracket ng suporta at naka-lock gamit ang tinukoy na mga pin o bolts. Ang kumpletong grupo ay dapat na malayang umiikot bago ang conveyor ay ilagay sa operasyon.

Epekto Idler Group Arrangement

Para sa mga high-drop crusher feeding point, humigit-kumulang tatlo hanggang limang grupo ng mga impact idler ang maaaring isaayos sa loob ng humigit-kumulang 5 m ng loading area upang maipamahagi ang concentrated material impact. Ang eksaktong pag-aayos ay dapat matukoy ayon sa disenyo ng conveyor.

Pagpapalit ng Buffer Ring

Para sa mga naka-segment na configuration ng rubber-ring, maaaring palitan ang isang nasirang indibidwal na buffer ring kapag pinahihintulutan ng istraktura ng roller. Kung ang roller tube, shaft o bearing ay nasira, ang kumpletong roller assembly ay dapat palitan.

Kaligtasan sa Panahon ng Pagpapalit

Ang conveyor ay dapat na ihinto at ihiwalay sa pinagmumulan ng kapangyarihan nito bago maapektuhan ang pagpapanatili ng idler. Pagkatapos ng pag-install, dapat suriin ang roller rotation, shaft locking at belt alignment bago i-restart ang kagamitan.

Mga Aplikasyon ayon sa Kundisyon ng Paglo-load

Crusher Feeding Points

Ang mga impact idler ay karaniwang naka-install sa ibaba ng mga crusher discharge point kung saan ang malalaking bato o ore ay maaaring mahulog mula sa isang malaking taas at makabuo ng puro epekto sa conveyor belt.

Pagmimina at Pag-quarry

Maaaring piliin ang mga naka-segment na rubber at PU impact idler para sa ore, aggregate at stone handling system ayon sa laki ng bukol ng materyal, taas ng loading at kapasidad ng conveyor.

Semento at Pinagsama-samang Halaman

Maaaring suportahan ng mga grupo ng impact roller ang mga seksyon ng conveyor na tumatanggap ng limestone, klinker, graba at iba pang maramihang materyales mula sa mga kagamitan sa pagdurog o screening.

Coastal at Chemical Loading Area

Maaaring isaalang-alang ang HDPE impact idlers kung saan ang salt spray, humidity o piniling chemical media ay nagdudulot ng corrosion risk para sa mga conventional steel parts.

Underground Mining

Maaaring ibigay ang naaangkop na flame-retardant at anti-static impact idler configuration para sa mga underground loading point kung saan dapat matugunan ng conveyor system ang mga nauugnay na kinakailangan sa kaligtasan ng minahan.

Mga Pamantayan at Dokumentasyon ng Kalidad

Mga Pamantayan sa Industriya ng Conveyor

Ang YUFENG Impact Idler Rollers ay ginawa na may kaugnayan sa mga kinakailangan ng CEMA, GB/T10595 at ISO15365 para sa conveyor equipment at roller performance.

Mga Kinakailangang Pangkaligtasan

Ang mga roller para sa mga underground mining application ay maaaring i-configure ayon sa nauugnay na mga kinakailangan sa kaligtasan ng minahan ng karbon. Ang naaangkop na sertipikasyon ay nakasalalay sa partikular na istraktura ng produkto at mga kinakailangan sa proyekto.

I-export ang Dokumentasyon

Maaaring kasama sa available na dokumentasyon ang sertipikasyon sa pamamahala ng kalidad ng ISO9001, dokumentasyon ng pag-export ng CE, mga ulat sa inspeksyon ng hilaw na materyal ng SGS, mga dokumento sa pagsubok sa kaligtasan ng minahan ng karbon, at mga ulat sa pagsubok sa epekto ng epekto ng pabrika at buhay ng serbisyo ayon sa configuration ng produkto.

Katugmang Mga Produkto ng Conveyor System

Serye ng Conveyor Belt

Maaaring magbigay ang YUFENG ng Fabric Conveyor Belt, Steel Cord Conveyor Belt, Sidewall Conveyor Belt, Pipe Conveyor Belt, Patterned Conveyor Belt at Rough Top Conveyor Belt para sa kumpletong bulk material handling system.

Iba pang Conveyor Roller

Kasama sa mga sumusuportang roller ang mga trough carrying idler, return idler, self-aligning idler at kaukulang support bracket para sa iba't ibang seksyon ng conveyor.

Mga aksesorya ng goma

Ang mga rubber sheet na lumalaban sa pagsusuot, conveyor skirting rubber, vulcanization repair adhesives at patch kit ay maaaring ibigay para sa pag-install at pagpapanatili.

HDPE Pipeline Series

Ang HDPE Water Pipe at HDPE Dredge Pipe ay maaaring ibigay para sa auxiliary na tubig at slurry na transportasyon sa mga proyekto sa pagmimina at industriya.

Custom na Pagproseso

Ang diameter ng roller, kapal ng dingding ng shell, tigas ng buffer, mga sukat ng singsing ng goma at istraktura ng sealing ay maaaring iakma ayon sa mga guhit sa pagtatrabaho ng customer at mga kondisyon ng epekto.

Packaging at Imbakan

Maliit na Diameter Impact Roller

Ang 76, 89 at 108 mm na impact roller ay maaaring isama sa steel wire, nilagyan ng mga protective caps sa magkabilang dulo ng shaft at nakaimpake sa solid wooden cases para sa transportasyon.

Malaking Heavy Impact Roller

Ang 168, 194 at 219 mm na impact roller ay maaaring isaayos sa mga wooden pallet, na protektado ng plastic film at sinigurado upang mabawasan ang pinsala sa ibabaw at paggalaw sa panahon ng transportasyon ng container.

HDPE Impact Idlers

Ang HDPE impact roller ay maaaring paghiwalayin ng foam o iba pang cushioning material para maiwasan ang banggaan at pagkasira ng ibabaw habang naglo-load at nag-a-unload.

Mga Kinakailangan sa Imbakan

Ang mga impact roller ay dapat na naka-imbak nang pahalang sa mga pallet na may taas na stacking na hindi hihigit sa 1.2 m. Ang mga bahagi ng goma at PU buffer ay dapat protektahan mula sa matagal na direktang sikat ng araw, mataas na temperatura, tubig-ulan at iba pang mga kondisyon na maaaring magpabilis ng pagtanda ng materyal.

Paano Piliin ang Tamang Impact Idler Roller

Taas ng Pagbaba ng Materyal

Ang taas ng pagbaba ng materyal ay isang mahalagang parameter dahil ang mas mataas na mga pagbagsak na distansya ay bumubuo ng mas malaking epekto ng enerhiya. Ang buffer material at impact roller arrangement ay dapat piliin ayon sa aktwal na taas ng loading.

Sukat ng Bukol ng Materyal

Ang malalaki at matutulis na bukol na materyales ay nangangailangan ng mas malakas na impact absorption at maaaring mas angkop sa PU o reinforced rubber impact structures kaysa sa mga karaniwang roller.

Lapad ng Conveyor Belt

Ibigay ang lapad ng conveyor belt at umiiral na mga sukat ng frame upang ang haba ng roller, diameter, configuration ng shaft at istraktura ng suporta ay maitugma nang tama.

Kapaligiran sa Pagtatrabaho

Ang halumigmig, pag-spray ng asin, pagkakalantad sa kemikal, panlabas na pag-install at temperatura ay dapat isaalang-alang kapag pumipili ng carbon steel, galvanized steel, hindi kinakalawang na asero, HDPE o mga espesyal na materyales sa buffer.

Kinakailangang Paraan ng Pagpapanatili

Maaaring isaalang-alang ang mga naka-segment na disenyo ng singsing na goma kung saan mas gusto ang mga mapapalitang buffer ring, habang ang integral na mga configuration ng PU ay maaaring mas angkop kapag kinakailangan ang isang tuluy-tuloy na lumalaban sa pagsusuot na panlabas na layer.

Humiling ng Impact Idler Roller Quotation

Mga Kinakailangang Teknikal na Parameter

Para sa isang tumpak na panipi sa pabrika, ibigay ang katugmang lapad ng conveyor belt, roller outer diameter, impact idler type, material drop height, material lump size, working environment, kabuuang order quantity at target delivery port.

Maaaring suriin ng mga teknikal na inhinyero ng YUFENG ang naaangkop na roller diameter, shell material, buffer structure, bearing, sealing system at support frame ayon sa mga kondisyon ng paglo-load.

YUFENG Global Contact Information

Email

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Address ng Pabrika

Xiagou Villege, ETDZ, Qingdao, Shandong, China

View as

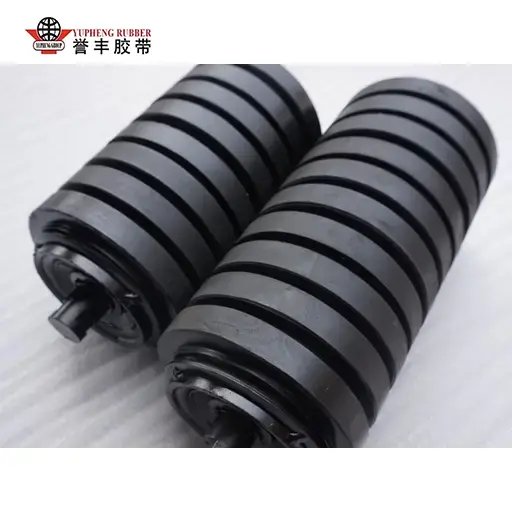

Rubber Ring Impact Idler Roller

Pinoprotektahan ang mga conveyor belt mula sa mabigat na epekto ng materyal, ang YUFENG Rubber Ring Impact Idler Roller ay gumagamit ng mga naka-segment na elastic na rubber ring upang masipsip ang shock at ipamahagi ang loading-zone pressure nang mas pantay. Ang triple-layer labyrinth sealing nito ay nakakatulong na protektahan ang mga bearings mula sa alikabok at tubig, habang ang maaasahang operasyon mula -30°C hanggang +80°C ay ginagawa itong angkop para sa coal, quarry, cement, power at port conveyor na humahawak ng high-drop-height bulk materials.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

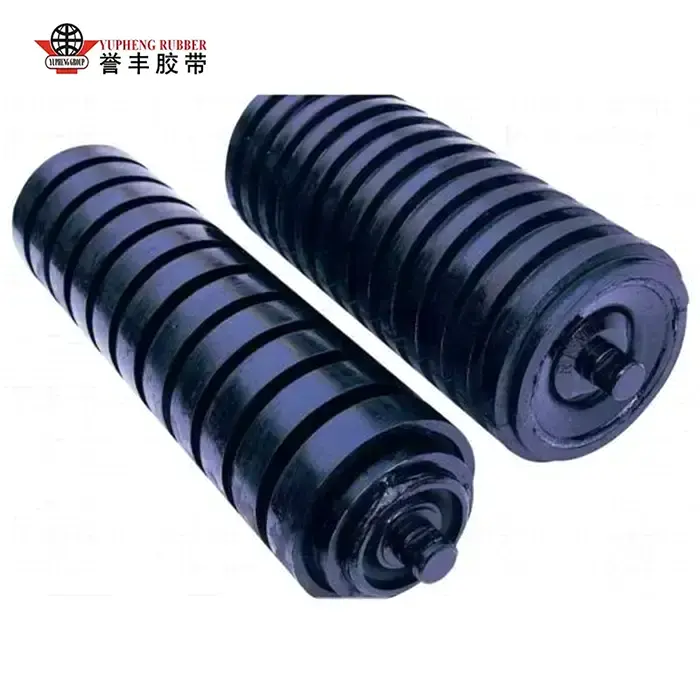

Heavy Duty Impact Idler Roller

Inihanda para sa matinding kondisyon ng paglo-load, ang YUFENG Heavy Duty Impact Idler Roller ay nagbibigay ng malakas na shock absorption at belt protection sa high-drop, heavy-material conveying zones. Ang thickened steel pipe structure nito, multi-row elastic buffer rings at advanced sealing system ay naghahatid ng mataas na kapasidad ng pagkarga, impact resistance at maaasahang operasyon mula -35°C hanggang +85°C. Ang mga customized na diameter, haba, kapal ng singsing ng goma at espasyo ay magagamit para sa pagmimina, semento, kapangyarihan at mga aplikasyon ng port.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Ang YUFENG ay isang propesyonal na Impact Idler Roller tagagawa at supplier sa China. Mayroon kaming makaranasang koponan sa pagbebenta, mga propesyonal na technician, at isang pangkat ng serbisyo pagkatapos ng pagbebenta.

Mga Rekomendasyon sa Balita

Malaking Batch ng Steel Cord Conveyor Belts na Ini-export sa Senegal upang Suportahan ang Transportasyon ng Materyal sa Pagmimina Tingnan ang Higit Pa >>

Ang Lokal na Thailand After-Sales Team ay Nagbibigay ng On-Site Steel Cord Conveyor Belt Splicing Service para sa Mining Client Tingnan ang Higit Pa >>

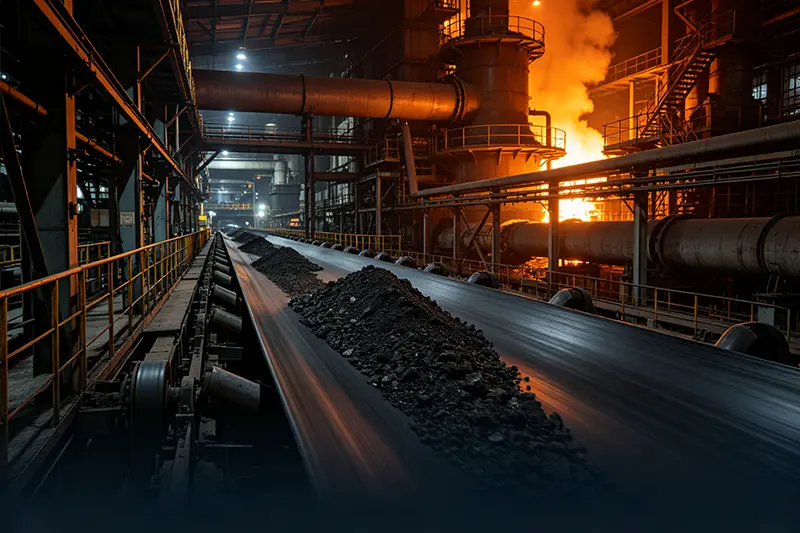

Ano ang mga sitwasyon ng aplikasyon para sa mga steel cord conveyor belt?Tingnan ang Higit Pa >>
