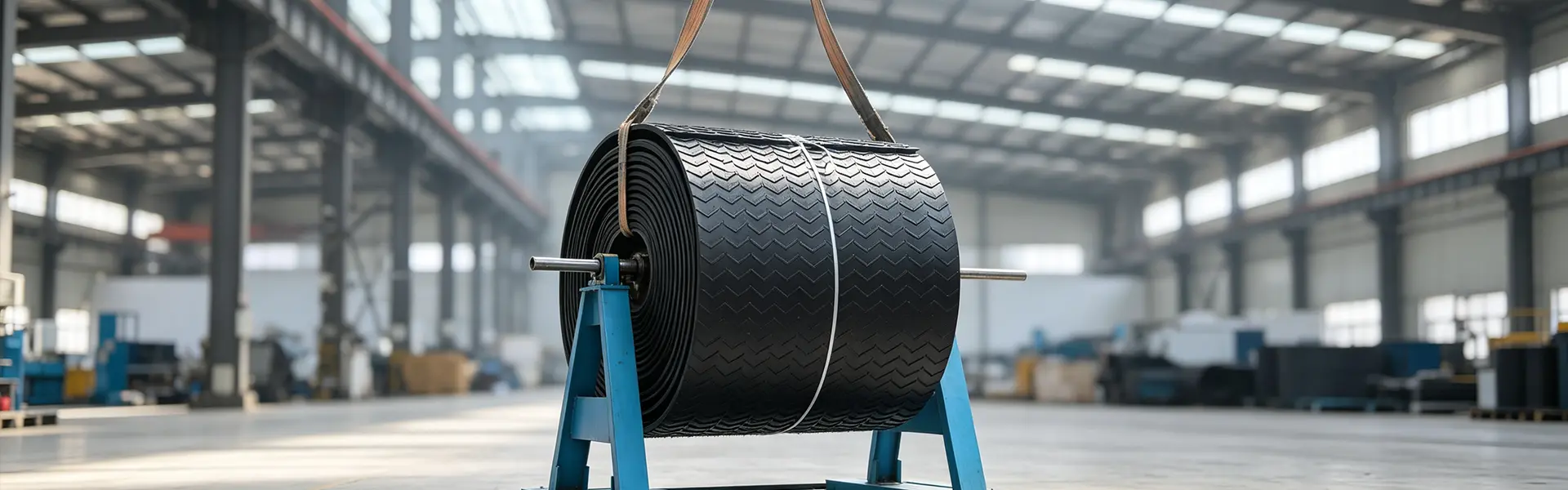

Customized Patterned Conveyor Belt para sa Efficient Bulk Material Handling
YUFENG May pattern na Conveyor Belt, na kilala rin bilang chevron o herringbone conveyor belt, ay isang rubber conveyor belt na idinisenyo na may mga molded pattern sa working surface upang mapabuti ang grip sa panahon ng inclined material conveying. Binubuo ito ng isang EP o NN fabric carcass, rubber cover at integrated raised pattern layer, na pinagdugtong sa pamamagitan ng high-temperature vulcanization.
Kung ikukumpara sa makinis na conveyor belt, pinapataas ng patterned surface ang friction sa pagitan ng belt at conveyed material, na nakakatulong na mabawasan ang material sliding at rollback sa mga inclined conveying lines. Maaaring piliin ang iba't ibang mga istraktura ng pattern, taas at carcass ayon sa anggulo ng paghahatid, laki ng materyal, lapad ng sinturon at kapaligiran sa pagtatrabaho.
Gumagawa ang YUFENG ng mga patterned belt na may virgin rubber at high-strength EP/NN fabric carcasses. Ang hanay ng produkto ay sumasaklaw sa pangkalahatang wear-resistant, flame-retardant, mataas na temperatura, oil-resistant at mababang temperatura na mga modelo para sa quarry, pagmimina, semento, aggregate, logistics at iba pang bulk material conveying applications.

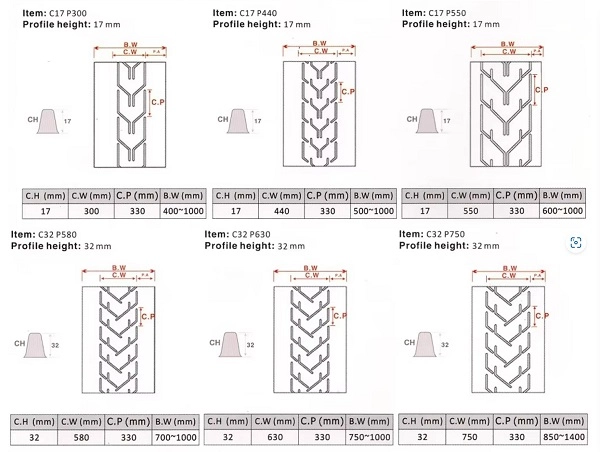

Ano ang mga Pangunahing Uri?
Ang mga patterned conveyor belt ay pangunahing inuri ayon sa molded surface structure. Ang iba't ibang mga pattern ay nagbibigay ng iba't ibang mga antas ng grip, pagganap ng paglilinis at pagiging angkop para sa paghahatid ng mga anggulo.
Isinara ang Chevron Belt
Ang saradong chevron pattern ay nagbibigay ng tuluy-tuloy na nakataas na ibabaw na may malakas na pagganap na nakakapit sa materyal. Ito ay angkop para sa paghahatid ng bukol na ore, bato, pinagsama-samang at iba pang mga bulk na materyales sa matarik na hilig na mga seksyon, na may mga anggulo sa paghahatid ng hanggang humigit-kumulang 40° depende sa mga katangian ng materyal at disenyo ng conveyor.
Buksan ang V Belt
Ang bukas na V-shaped na pattern ay nagbibigay ng katamtamang anti-slip na pagganap habang nag-iiwan ng mas maraming espasyo sa pagitan ng mga nakataas na seksyon para sa paglabas at paglilinis ng materyal. Ito ay angkop para sa butil, buhangin at maliliit na butil na materyales sa conveying lines na may humigit-kumulang 15°–30° inclination.
Dotted Rough Belt
Ang may tuldok na ibabaw ay binubuo ng maliliit na nakataas na mga punto ng goma na nagbibigay ng banayad na alitan nang hindi lumilikha ng labis na pagpapanatili ng materyal. Pangunahing ginagamit ito para sa mga karton, bag, nakabalot na mga produkto at paghawak ng butil sa mga low-angle conveying lines sa ibaba ng humigit-kumulang 15°.
Diamond Cross Belt
Ang pattern ng diamond cross ay nagbibigay ng balanseng friction sa ibabaw at lateral material stability. Ang medyo bukas na istraktura nito ay nagpapadali din sa paglilinis sa ibabaw, na ginagawang angkop para sa pag-uuri ng logistik, magaan na mga produktong pang-industriya at mga tapos na kalakal.
Paano Nakakaapekto ang Pagpili ng Pattern sa Pagganap ng Conveyor?
Ang pangunahing mga kadahilanan sa pagpili ay ang anggulo ng paghahatid, mga katangian ng materyal, taas ng pattern at kinakailangang friction sa ibabaw. Ang isang mas mataas o mas tuluy-tuloy na pattern ay karaniwang nagbibigay ng mas malakas na grip, habang ang isang open o low-profile na pattern ay maaaring mag-alok ng mas madaling paglilinis at mas mababang pagpapanatili ng materyal.
| Uri ng Pattern | Pangunahing Katangian | Naaangkop na Kondisyon sa Paggawa |
|---|---|---|
| Isinara ang Chevron | Mataas na pagkakahawak at malakas na pagpapanatili ng materyal | Bukol ng mineral, bato at pinagsama-samang matarik na conveying |
| Buksan ang V Pattern | Moderate anti-slip performance at mas madaling discharge | Butil, buhangin at butil na materyales |
| Dotted Rough Pattern | Banayad na alitan at medyo madaling paglilinis | Mga karton, bag at mga nakabalot na produkto |
| Pattern ng Diamond Cross | Balanseng friction at lateral stability | Logistics at magaan na produktong pang-industriya |

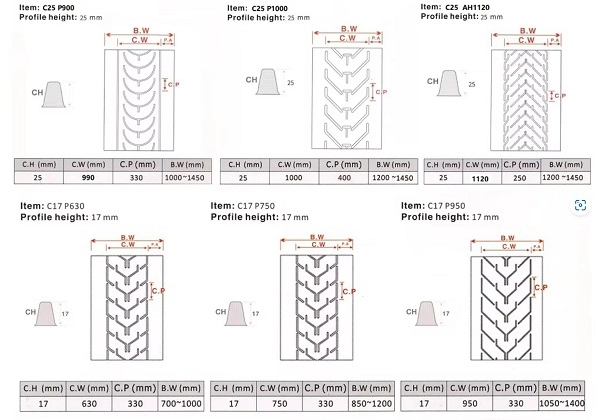

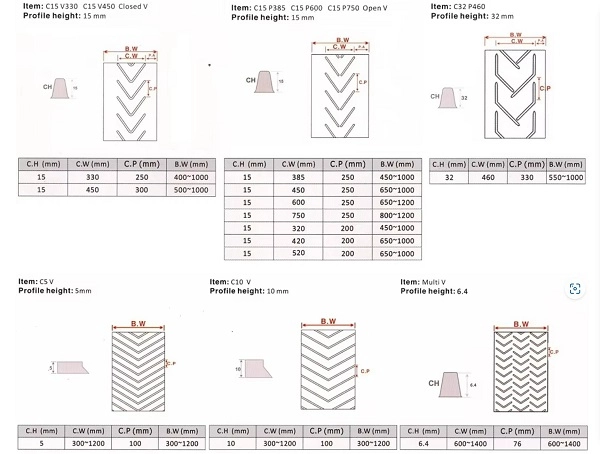

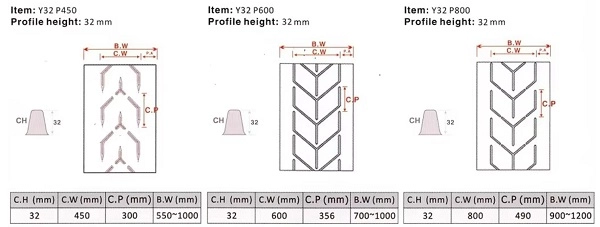

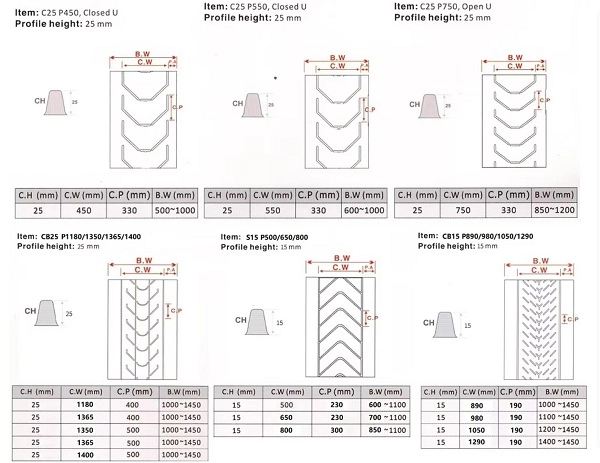

Anong Mga Sukat at Detalye ang Ibinibigay ng YUFENG?
Nagbibigay ang YUFENG ng mga patterned conveyor belt na may iba't ibang lakas ng bangkay, lapad at taas ng pattern upang tumugma sa iba't ibang istruktura ng conveyor. Kasama sa mga karaniwang opsyon ang EP100–EP1000 at NN100–NN800 na mga bangkay ng tela, lapad ng sinturon mula 300 mm hanggang 2400 mm, at taas ng pattern na 6 mm, 16 mm, 25 mm at 32 mm.
| Pagtutukoy | Magagamit na Saklaw |
|---|---|
| Bangkay ng Tela | EP100–EP1000 / NN100–NN800 |
| Lapad ng sinturon | 300–2400 mm |
| Taas ng Pattern | 6 / 16 / 25 / 32 mm |
| Pattern ng Ibabaw | Chevron / V / Dot / Diamond / Custom |
| Functional na Goma | Wear / Flame Retardant / High Temperature / Oil / Cold Resistant |
Aling Patterned Belt ang Angkop para sa Iba't ibang Application?
Pangkalahatang Wear-Resistant Chevron Patterned Belt
Ito ang karaniwang pagsasaayos para sa normal na temperatura na maramihang paghahatid ng materyal. Ang takip ng goma na lumalaban sa pagsusuot ay angkop para sa karbon, buhangin, limestone, pinagsama-samang at katulad na mga materyales, na may karaniwang hanay ng temperatura sa pagtatrabaho na -20°C hanggang +60°C.
Flame Retardant Anti-Static Patterned Belt
Ang ganitong uri ay gumagamit ng flame-retardant at conductive rubber compound para sa mga underground conveying application kung saan ang sunog at static na kuryente ay mga alalahanin sa kaligtasan. Ang mga modelo para sa mga aplikasyon ng minahan ng karbon ay maaaring gawin ayon sa naaangkop na mga kinakailangan sa MT/T668.
May Pattern na Sinturon na Lumalaban sa Mataas na Temperatura
Ang mga high-temperature patterned belt ay gumagamit ng heat-resistant rubber compound para sa paghahatid ng mga maiinit na materyales gaya ng cement clinker at steel slag. Maaaring tukuyin ang mga configuration ng YUFENG para sa mga materyal na temperatura sa ibaba humigit-kumulang 180°C ayon sa aktwal na mga kondisyon ng paghahatid.
Oil Resistant Patterned Belt
Ang mga oil-resistant na modelo ay gumagamit ng NBR-based na takip na goma upang mabawasan ang pamamaga at pag-crack na dulot ng mineral na langis, mga lubricant at iba pang mga materyales na naglalaman ng langis. Angkop ang mga ito para sa mga halamang kemikal, paghawak ng materyal na may kaugnayan sa langis at mga kapaligiran sa paggawa ng industriya.
Mababang Temperatura na Patterned Belt
Ang mga formulation na may mababang temperatura ay nagpapanatili ng flexibility ng goma sa malamig na panlabas na kapaligiran. Maaaring tukuyin ang mga ito para sa mga application na nangangailangan ng operasyon hanggang sa humigit-kumulang -40°C, kabilang ang open-pit mining at winter bulk material na transportasyon.
Dotted Rough Pattern Logistics Belt
Ang low-profile dotted surface ay nagbibigay ng kontroladong friction para sa mga karton, grain bag at mga naka-package na produkto. Ito ay angkop para sa warehouse sorting at logistics conveying kung saan ang sobrang taas ng pattern sa ibabaw ay hindi kailangan.
Anong Mga Pagpipilian sa Pag-customize ang Magagamit?
Hugis ng Pattern
Ang YUFENG ay maaaring magbigay ng closed chevron, open V, dotted, diamond cross at iba pang molded surface configurations ayon sa conveyor application.
Taas ng Pattern
Ang taas ng pattern ay maaaring mapili ayon sa anggulo ng paghahatid, laki ng materyal at kinakailangang mahigpit na pagkakahawak. Kasama sa mga karaniwang opsyon ang 6 mm, 16 mm, 25 mm at 32 mm, na may mga naka-customize na dimensyon na available para sa partikular na kagamitan.
Bangkay ng Tela
Ang EP polyester fabric ay nagbibigay ng mababang elongation at stable na dimensional na performance, habang ang NN nylon fabric ay nag-aalok ng higit na flexibility at impact resistance. Ang naaangkop na bangkay ay maaaring mapili ayon sa haba ng conveyor, mga kondisyon ng paglo-load at diameter ng kalo.
Functional Rubber Compound
Ang takip na goma ay maaaring mabago para sa flame retardancy, oil resistance, mataas na temperatura na resistensya, mababang temperatura na flexibility at iba pang mga kinakailangan sa pagpapatakbo.
Configuration sa Ibabaw ng Ibabaw
Ang ilalim na ibabaw ay maaaring bigyan ng makinis na tela-backed na istraktura o rubber-backed na istraktura ayon sa conveyor frame, idler arrangement at mga kinakailangan sa pag-install.
Paano Ginagawa ang YUFENG Patterned Belt?
Paghahanda ng Bangkay ng Tela
Ang high-tenacity na EP polyester-nylon canvas o NN nylon fabric ay pinili ayon sa kinakailangang tensile grade. Ang mga layer ng tela ay kinokontrol para sa pare-parehong warp at weft density upang mapanatili ang pare-parehong pag-igting ng sinturon.
Paghahanda ng Rubber Compound
Ang birhen na natural na goma, NBR o iba pang mga functional na compound ng goma ay pinili ayon sa kapaligiran sa pagtatrabaho. Ang tambalan ay binuo upang magbigay ng kinakailangang pagsusuot, pagdirikit, temperatura o paglaban sa kemikal.
Pattern Molding at Vulcanization
Ang patterned working surface at belt body ay isinama sa pamamagitan ng high-temperature vulcanization. Iniiwasan ng istrukturang ito ang hiwalay na adhesive bonding na ginagamit ng ilang mababang kalidad na patterned belt at binabawasan ang panganib ng pagbabalat ng pattern sa paulit-ulit na pagyuko.
Pagsusuri sa Kalidad ng Pabrika
Ang mga materyales sa tela at goma ay na-sample para sa tensile, elongation at adhesion performance bago ang produksyon. Ang mga natapos na sinturon ay siniyasat para sa pagganap ng bangkay, takip ng mga katangian ng goma at pattern bonding bago ipadala.
Anong Mga Hilaw na Materyal ang Ginagamit ng YUFENG?
Makunot na Bangkay
Gumagamit ang YUFENG ng high-tenacity na EP polyester-nylon canvas o NN nylon fabric na may kontroladong warp at weft density upang magbigay ng matatag na tensile performance.
Pattern Cover Rubber
Ang birhen na natural na goma, NBR at functional na sintetikong goma ay maaaring mapili ayon sa pagsusuot, langis, temperatura at mga kinakailangan sa kaligtasan.
Bonding Skim Rubber
Ang high-adhesion skim rubber ay ginagamit sa pagitan ng mga layer ng tela at mga compound ng goma upang mapabuti ang interlayer bonding at bawasan ang panganib ng delamination sa ilalim ng patuloy na paglo-load.
Pagsusuri ng Raw Material
Ang bawat batch ng tela at rubber na materyales ay sumasailalim sa factory laboratory sampling para sa tensile strength, elongation at adhesion bago pumasok sa proseso ng vulcanization. Ang mga materyales na nabigo sa panloob na mga kinakailangan ay hindi inilabas para sa produksyon.
Anong mga Pamantayan ang Sinusunod ng YUFENG Patterned Belt?
Ang mga YUFENG patterned conveyor belt ay ginawa na may kaugnayan sa naaangkop na internasyonal at domestic na mga pamantayan ng conveyor belt, kabilang ang ISO 14890, DIN 22102 at GB/T 7984. Ang mga modelong flame-retardant para sa underground na pagmimina ng karbon ay maaaring gawin ayon sa naaangkop na mga kinakailangan sa MT/T668. Maaaring suportahan ang mga order sa pag-export gamit ang dokumentasyon ng inspeksyon ng CE at SGS kung kinakailangan.
Anong mga Dokumento ng Kalidad ang Maaaring Ibigay?
Sertipiko sa Pamamahala ng Kalidad ng ISO9001
Ang dokumentasyon ng sistema ng pamamahala ng kalidad ay maaaring ibigay para sa mga kwalipikadong produkto at naaangkop na mga order.
CE Export Documentation
Maaaring ibigay ang dokumentasyon sa pag-export na nauugnay sa CE para sa mga naaangkop na configuration ng produkto at mga kinakailangan sa patutunguhan-market.
SGS Test Documentation
Ang inspeksyon ng SGS o mga ulat sa pagganap ng hilaw na materyal ay maaaring ibigay ayon sa mga kinakailangan ng customer at saklaw ng pagsubok.
Ulat sa Pagsubok sa Pagganap ng Pabrika
Maaaring saklawin ng dokumentasyon ng factory test ang tensile strength, elongation at iba pang naaangkop na performance indicator para sa ibinigay na detalye ng belt.
Ano ang Mga Pangunahing Teknikal na Tagapagpahiwatig?
| Item ng Pagganap | Pamantayang Kinakailangan | Pamantayan sa Pagsubok |
|---|---|---|
| Pagpahaba sa Pagkasira ng Tela ng Bangkay | ≥300% | ISO 6259 |
| Lakas ng Interlayer Peel | ≥12 N/mm | ISO 2411 |
| Permanenteng Pagpahaba Sa ilalim ng Rated Load | ≤2.5% | DIN 22102 |
| Pagkawala ng Pagkabasag ng Goma sa Cover | ≤0.8 cm³/1.61 km | ISO 4649 |
| Pagganap ng Pattern Bonding | Walang pagbabalat pagkatapos ng 10,000 bending cycle | Pagsubok sa Pagbaluktot ng Pabrika |
Paano Mag-cut, Magdugtong at Mag-install ng Patterned Belt?
Mainit na Vulcanization Splicing
Para sa permanenteng conveyor joints, ang mga dulo ng sinturon ay pinuputol sa mga stepped layer ayon sa istraktura ng fabric ply. Ang magkasanib na mga ibabaw ay nililinis, ang katugmang skim na goma ay naka-install sa pagitan ng mga layer, at isang vulcanizing press ay ginagamit para sa kinokontrol na pagpainit at presyon. Pagkatapos ng paglamig at inspeksyon, ang joint ay maaaring ilagay sa normal na operasyon.
Pag-aayos ng Malamig na Pandikit
Maaaring gamitin ang malamig na pagbubuklod para sa pansamantalang pagkukumpuni o mga piling panandaliang aplikasyon. Ang nasirang lugar ay dapat malinis at magaspang bago maglagay ng angkop na conveyor belt adhesive. Ang naayos na seksyon ay dapat na ganap na gumaling bago i-restart ang conveyor.
Layout ng Linya ng Conveyor
Ang mga upper carrying section ay dapat gumamit ng angkop na trough idler, habang ang impact idler ay dapat na naka-install sa paligid ng high-drop feeding point. Maaaring isaayos ang mga self-aligning idler sa mga angkop na pagitan sa mahahabang linya ng conveying upang makatulong na makontrol ang pagsubaybay sa sinturon.
Anong Mga Sumusuportang Produkto ang Maibibigay ng YUFENG?
Serye ng Conveyor Belt
Maaaring magbigay ang YUFENG ng Fabric Conveyor Belt, Steel Cord Conveyor Belt, Sidewall Conveyor Belt at Rough Top Conveyor Belt para sa iba't ibang configuration ng conveying.
Conveyor Roller Series
Kasama sa mga sumusuportang produkto ang mga trough idler, impact idler, self-aligning idler at HDPE anti-corrosion roller.
Mga aksesorya ng goma
Ang mga rubber sheet na lumalaban sa pagsusuot, conveyor skirting, repair adhesive at patch kit ay maaaring ibigay para sa pagpapanatili at pagkumpuni ng conveyor.
HDPE Pipeline Series
Ang HDPE water pipe at HDPE dredge pipe ay maaaring ibigay para sa auxiliary fluid na aplikasyon sa transportasyon sa pagmimina at mga kaugnay na proyekto.
Custom na Pagproseso
Maaaring isaayos ng YUFENG ang lapad ng sinturon, sapin ng tela, taas ng pattern at pagbubuo ng rubber na gumagana ayon sa mga guhit ng customer at mga kondisyon ng pagpapatakbo.
Paano Naka-pack at Naka-imbak ang Patterned Conveyor Belt?
Makitid na Lapad na Rolls
Para sa 300–800 mm na lapad ng sinturon, ang sinturon ay isinusuot sa isang solidong core ng papel at pinoprotektahan ng hindi tinatagusan ng tubig na plastic film at isang panlabas na habi na bag.
Malapad na Lapad Rolls
Para sa 1000–2400 mm na lapad na sinturon, ang steel strapping ay ginagamit para sa reinforcement, na may tarpaulin na proteksyon at wooden pallet loading para sa transportasyon ng lalagyan.
Mga Seksyon ng Short Cut
Ang mga seksyon ng custom-cut belt ay maaaring hiwalay na naka-pack upang mabawasan ang pagkasira ng pattern sa ibabaw at scratching sa panahon ng paghawak at transportasyon.
Mga Kondisyon sa Imbakan
Ang mga pattern na conveyor belt ay dapat na naka-imbak nang pahalang na may taas na stacking na hindi hihigit sa 1.5 m. Dapat na iwasan ang pangmatagalang direktang sikat ng araw, mga kemikal na solvent at iba pang kondisyon na maaaring magpabilis sa pagtanda ng goma.
Paano Humiling ng Patterned Belt Quotation?
Para sa pakyawan o naka-customize na mga kinakailangan sa Patterned Conveyor Belt, ibigay ang sumusunod na teknikal na impormasyon upang mapili ng YUFENG ang naaangkop na pagsasaayos ng bangkay at pattern:
- Uri ng bangkay: EP o NN
- Lapad ng sinturon
- Hugis at taas ng pattern
- Pinakamataas na anggulo ng paghahatid
- Uri ng materyal at laki ng bukol
- Temperatura ng pagtatrabaho at daluyan ng paghahatid
- Paghahatid ng distansya
- Kabuuang dami ng order
- Target na delivery port
Batay sa mga parameter na ito, masusuri ng YUFENG ang kinakailangang grado ng tela, pagbuo ng sinturon, goma ng takip at pagsasaayos ng pattern para sa aplikasyon.
YUFENG Global Contact Information
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobile
+86 15318787602
Address ng Pabrika
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as
Studded Conveyor Belt
Dinisenyo para sa tumpak at banayad na paghawak ng materyal, ang YUFENG Studded Conveyor Belt ay gumagamit ng mga nakataas na bilog, hugis-itlog o hugis-kapsul na stud upang magbigay ng kontroladong point-contact grip. Nasubok sa field sa woodworking, pagproseso ng pagkain at logistik, pinapabuti nito ang katatagan ng produkto sa mga hilig na conveyor habang binabawasan ang pinsala sa ibabaw. Available ang mga opsyon sa PVC, PU, rubber at PE na may mga customized na hugis ng stud, taas at densidad.
Diamond Pattern Conveyor Belt
Para sa paghahatid ng mga application na nangangailangan ng maaasahang mahigpit na pagkakahawak sa pagbabago ng mga direksyon at hilig, ang YUFENG Diamond Pattern Conveyor Belt ay nagbibigay ng matatag na omni-directional na anti-slip na pagganap. Ang nakataas na ibabaw ng brilyante nito ay nagpapabuti ng materyal na traksyon habang tumutulong sa pagbuhos ng kahalumigmigan at mga labi, na binabawasan ang pagdulas kumpara sa mga flat belt. Ang mga custom na sukat ng brilyante, lalim, densidad at mga detalye ng sinturon ay magagamit para sa pagmimina, agrikultura, pagproseso ng pagkain, logistik at konstruksyon.

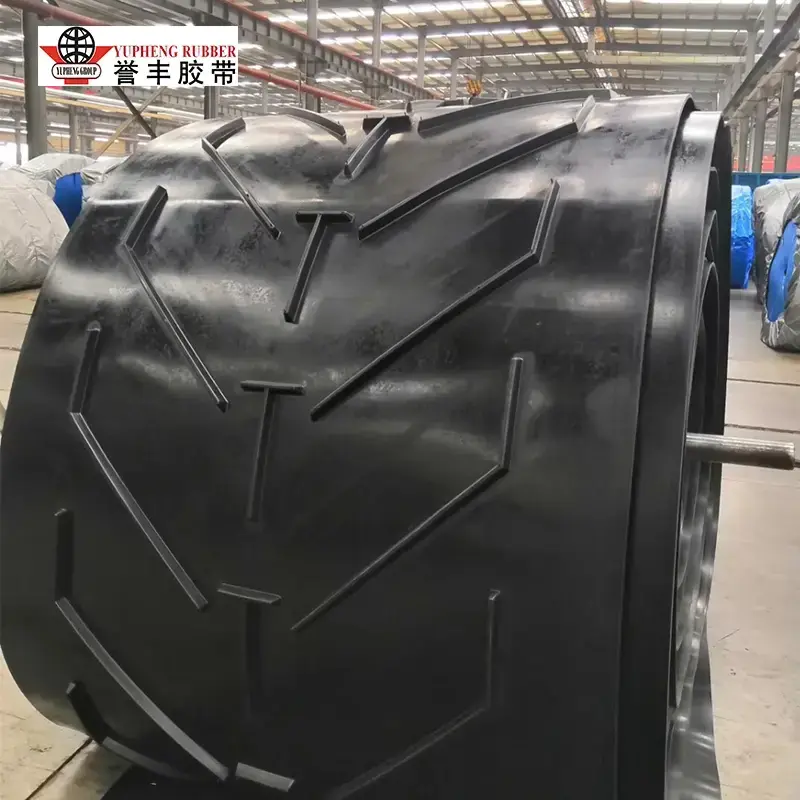

Chevron Conveyor Belt
Idinisenyo para sa mahusay na inclined bulk material conveying, ang YUFENG Chevron Conveyor Belt ay gumagamit ng integrally vulcanized na V-shaped cleat upang mapabuti ang pagkakahawak at maiwasan ang pag-rollback ng materyal sa mga slope hanggang 40°. Ang matibay, abrasion-resistant na konstruksyon nito ay sumusuporta sa mga hinihinging aplikasyon sa pagmimina, mga daungan, agrikultura at mga materyales sa gusali, na may C15, C25 at iba pang mga pattern ng cleat na magagamit para sa customized na mga kinakailangan sa paghahatid.

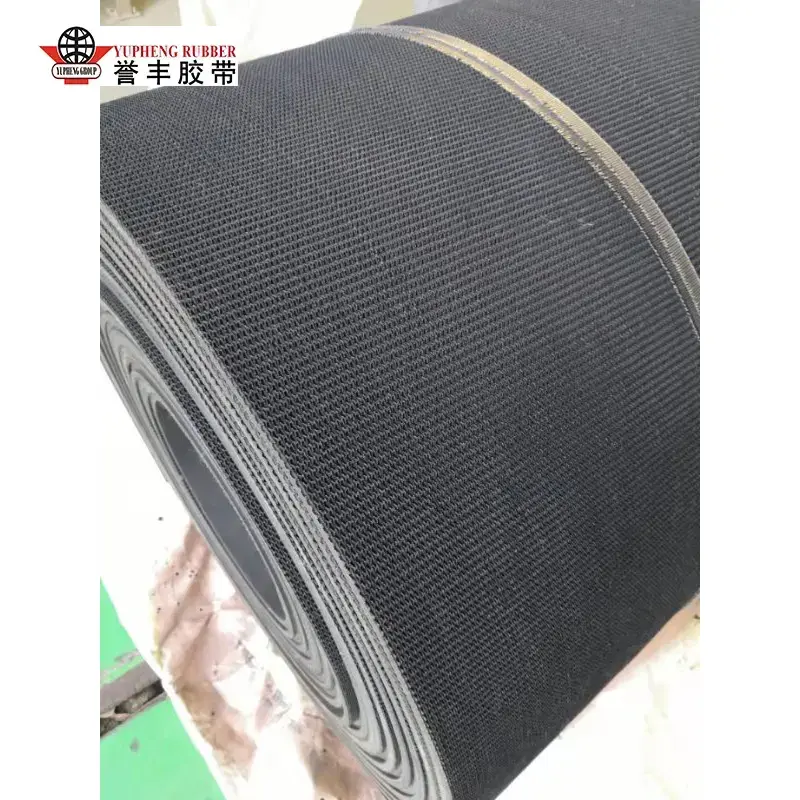

Rough Top Conveyor Belt
