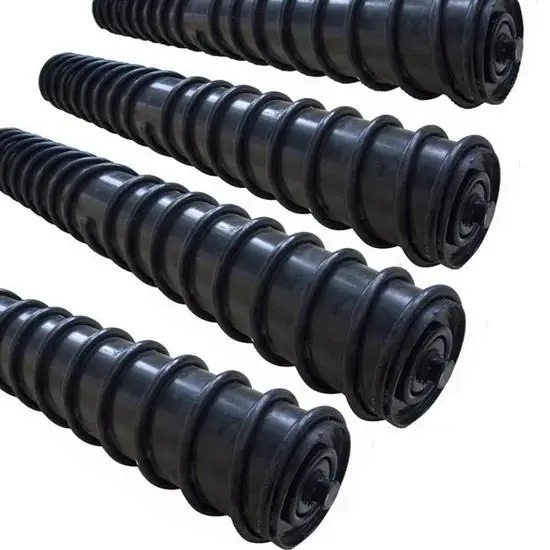

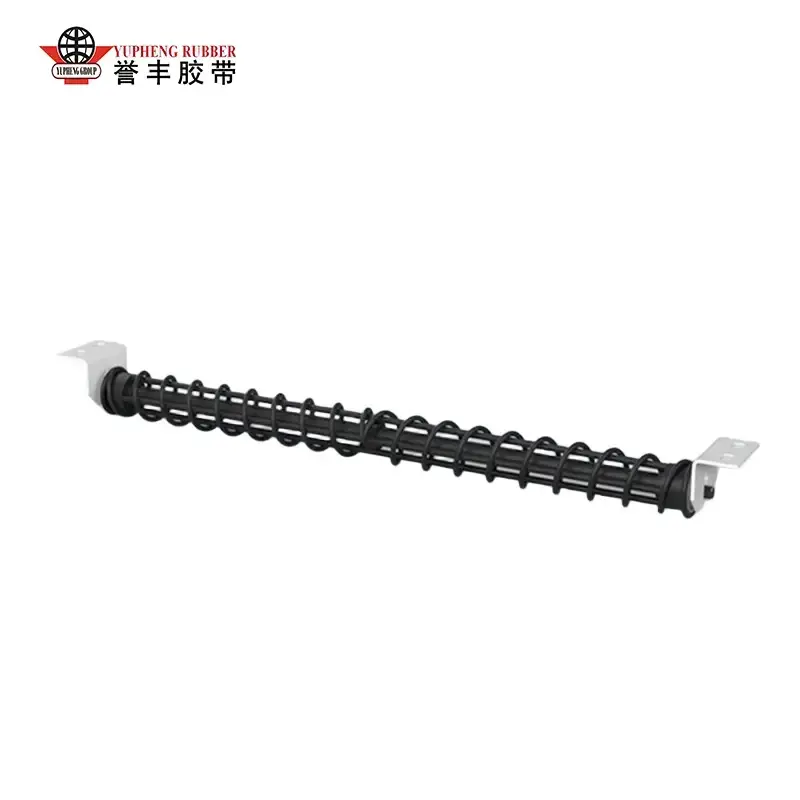

Spiral Return Idler Roller

Dalubhasa ang YUFENG sa high-performance na self-cleaning conveyor idler series na mga produkto, na may core production base at automated workshop na matatagpuan sa propesyonal na conveyor machinery industrial cluster ng North China. Isinasama ng brand ang anti-stick spiral structural design, wear-resistant high-strength raw materials at multi-channel labyrinth sealing technology sa bawat spiral return idler roller.

Pangunahing Impormasyon sa Pagsusulit

Nagsagawa ang YUFENG ng 6 na buwang walang patid na field operation test para suriin ang pangmatagalang performance ng Spiral Return Idler Roller nito sa ilalim ng hinihingi na mga kondisyon ng return-side conveyor. Sinakop ng pagsubok ang maraming kapaligirang pang-industriya, kabilang ang underground coal mining, cement clinker conveying, port mineral powder unloading at thermal power ash transport.

Kasama sa mga senaryo ng pagsubok ang mataas na alikabok, mataas na kahalumigmigan, maputik at malagkit na kondisyon ng materyal, na may average na 4-9 kg ng natitirang malagkit na ore powder, putik at abo na nakakabit sa bawat metro kuwadrado ng return belt. Ang mga kundisyong ito ay pinili upang magparami ng mga karaniwang problema sa materyal-adhesion na nakatagpo sa patuloy na paghahatid ng industriya.

Kinumpirma ng mga resulta ng pagsubok na para sa mga return-side conveyor idler na tumatakbo gamit ang mga malagkit na materyales, hindi sapat ang basic load-bearing capacity lamang. Ang pagganap ng awtomatikong paglabas ng materyal, kakayahan sa anti-adhesion at katatagan ng pagsubaybay sa sinturon ay kritikal sa pagpapanatili ng maayos na operasyon ng return-belt. Ang mga kinakailangan sa pagganap na ito ay bumubuo sa pangunahing lohika ng disenyo ng YUFENG Idler Roller.

Self-Cleaning Spiral Structural Performance Test

Comparative Field Test Sa ilalim ng Malagkit na Materyal na Kondisyon

Nagsagawa ang YUFENG ng dalawang linggong comparative field test sa pagitan ng Spiral Return Idler Roller at ordinaryong smooth return idler rollers sa ilalim ng magkaparehong malagkit na kondisyon ng pagdadala ng abo. Ang mga resulta ng pagsubok ay nagpakita ng makabuluhang pagkakaiba sa kontrol ng pagdirikit ng materyal at mga kinakailangan sa pagpapanatili.

Ang mga ordinaryong smooth return idler roller ay nakabuo ng hindi pantay na pagtitipon ng materyal sa ibabaw ng roller pagkatapos ng 8–12 oras ng tuluy-tuloy na operasyon. Ang mga naipong malagkit na materyales ay bumuo ng hindi regular na mga umbok, na nagdulot ng mga problema sa paglihis ng sinturon at nangangailangan ng manu-manong paglilinis isang beses bawat 12 oras. Ang bawat pagsasara ng paglilinis ay tumagal ng humigit-kumulang 18–22 minuto, pinapataas ang workload sa pagpapanatili at binabawasan ang availability ng conveyor.

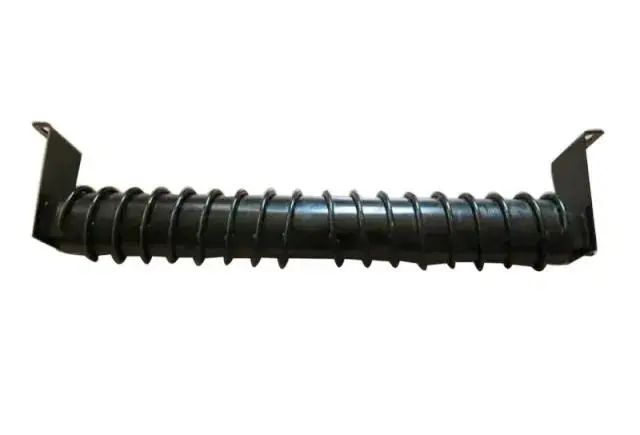

Ang YUFENG Idler Roller ay gumagamit ng simetriko na double-helical na istraktura ng paglipad. Sa panahon ng pag-ikot ng roller, patuloy na inaalis ng spiral surface ang mga natitirang malagkit na materyales at ginagabayan sila mula sa belt center patungo sa magkabilang panig. Pagkatapos ng 30 araw ng tuluy-tuloy na operasyon, walang malinaw na akumulasyon ng materyal na naobserbahan sa ibabaw ng roller, na inaalis ang pangangailangan para sa madalas na manu-manong paglilinis.

1. Symmetrical Bidirectional S-Shaped Spiral Flight Design

Ang high-strength steel spiral flight ay precision welded ayon sa belt contact trajectory. Ang bidirectional spiral structure ay bumubuo ng balanseng lateral material pushing force, pantay na naglilipat ng mga malagkit na nalalabi patungo sa magkabilang gilid ng belt nang hindi nagdudulot ng puro abrasion o pinsala sa conveyor belt rubber layer.

2. Multi-Layer Labyrinth Composite Sealing System

Ang panloob na three-channel nylon labyrinth seal na sinamahan ng isang panlabas na rubber dust-proof na singsing ay lumilikha ng multi-stage na istraktura ng proteksyon. Ang disenyong ito ay epektibong hinaharangan ang alikabok ng minahan, maputik na tubig at pinong abo mula sa pagpasok sa bearing cavity, na pumipigil sa mga karaniwang pagkabigo tulad ng bearing jamming at roller rotation blockage na dulot ng kontaminasyon ng materyal.

3. Concentric Balanced Weight Distribution Structure

Kinokontrol ng automated na CNC turning technology ang roller pipe concentricity sa loob ng 0.3mm kabuuang indicator runout. Ang na-optimize na disenyo ng dynamic na balanse ay nagpapanatili ng rotational vibration amplitude na mas mababa sa 0.8mm sa panahon ng high-speed conveyor operation, na binabawasan ang karagdagang pagkawala ng tensyon sa sinturon at binabawasan ang hindi kinakailangang pagkonsumo ng enerhiya ng conveyor system.

Dust, Mud Waterproof at Anti-Corrosion Performance Test

Mga Kondisyon sa Pagsusulit sa Simulation sa Kapaligiran

Ang YUFENG Spiral Return Idler Roller ay idinisenyo para sa panlabas na open-air at underground wet conveying environment. Ang pagganap nito sa sealing at corrosion resistance ay na-verify sa pamamagitan ng propesyonal na environmental simulation testing.

Ang pagsubok ay nag-simulate ng tuluy-tuloy na maputik na pag-splash ng tubig na may rate ng daloy ng tubig na 9mm/oras, na sinamahan ng mataas na konsentrasyon ng mineral dust exposure. Ang mga sample ay patuloy na pinaandar sa loob ng 40 na magkakasunod na minuto sa ilalim ng malupit na mga kondisyong ito upang suriin ang pagiging maaasahan ng sealing at pagganap ng proteksyon ng kaagnasan.

Mga Na-verify na Resulta ng Pagsusuri

Pagkatapos ng pagsubok, ang bearing cavity ay nanatiling ganap na tuyo nang walang tubig o dust infiltration. Ang hot-dip galvanized roller shell at spiral flight ay nagpapanatili ng buo na anti-corrosion coating nang walang pagbabalat o pinsala sa ibabaw. Ang bearing rotational resistance ay tumaas lamang ng 3% pagkatapos ng pagsubok, na walang roller stall o rotation failure na naobserbahan.

Ang stable na sealing at anti-corrosion performance na ito ay nagbibigay-daan sa YUFENG Idler Roller na gumana nang mapagkakatiwalaan sa maulan na open-air port, mayaman sa tubig sa ilalim ng lupa na mga minahan at mga spray-washing na kapaligiran ng planta ng semento. Ang disenyo ay epektibong binabawasan ang mga panganib sa pagsasara at mga gastos sa pagpapalit na dulot ng kalawang, pagkabuo ng materyal at pinsala sa bearing.

Intelligent Anti-Deviation & Efficient Operation Comparison

Sa pamamagitan ng tuluy-tuloy na on-site na pag-load at pagsubok sa pagpapatakbo, napagtatanto ng YUFENG spiral return idler roller ang 40% na mas mataas na komprehensibong kahusayan ng operasyon kaysa sa mga ordinaryong smooth return idler, na may partikular na data ng paghahambing na ipinapakita sa talahanayan sa ibaba:

Na-verify na Karaniwang Mga Teknikal na Parameter ng Produkto

1. Roller Shell Raw Material

Gumagamit ang YUFENG Idler Roller ng Q235 high-precision seamless ERW carbon steel pipe bilang roller shell material. Ang bawat tubo ay sumasailalim sa mahigpit na inspeksyon ng hilaw na materyal bago ang produksyon at tumatanggap ng hot-dip galvanized anti-corrosion treatment upang mapabuti ang wear resistance, impact resistance at pangmatagalang panlabas at underground operating reliability.

2. Katugmang Saklaw ng Lapad ng Conveyor Belt

Sinusuportahan ng karaniwang Idler Roller ang mga lapad ng conveyor belt mula 400mm hanggang 2000mm, na sumasaklaw sa mga light-duty, medium-duty at heavy-duty na bulk material conveying system.

3. Mga Pagpipilian sa Standard Roller Outer Diameter

Kasama sa mga available na karaniwang diameter ng roller ang Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm at Φ219mm. Ang espesyal na pagpapasadya ng diameter ay magagamit ayon sa istraktura ng conveyor at mga kinakailangan sa pagpapatakbo.

4. Single Roller Static Load Capacity

Ang maximum na single roller static load capacity ay umabot sa 1500kg, na nakakatugon sa mga kinakailangan ng long-distance conveying system na humahawak ng mabibigat na materyales tulad ng mineral ore, coal at bulk industrial na materyales.

5. Tugma sa Kapal ng Conveyor Belt

Ang roller ay katugma sa mga conveyor belt mula 3mm hanggang 18mm ang kapal, kabilang ang mga karaniwang rubber conveyor belt, flame-resistant mining belt at wear-resistant cement conveying belts.

6. Operating Temperature Adaptation Range

Ang YUFENG Spiral Return Idler Roller ay nagpapanatili ng matatag na operasyon mula -40°C hanggang +65°C, na ginagawa itong angkop para sa mga low-temperature na open-air na kapaligiran sa pagmimina at mataas na temperatura na mga linya ng produksyon ng industriya.

7. Karaniwang Single Roller Net Weight

Ang karaniwang netong timbang ay mula 6.2kg hanggang 28.7kg depende sa roller diameter, epektibong haba at structural configuration.

8. Standard Bearing Configuration

Ang roller ay gumagamit ng C3 clearance ZZ shield deep-groove ball bearings na may mababang rotational resistance, thermal expansion tolerance at maintenance-free grease filling upang suportahan ang matatag na operasyon sa buong ikot ng serbisyo.

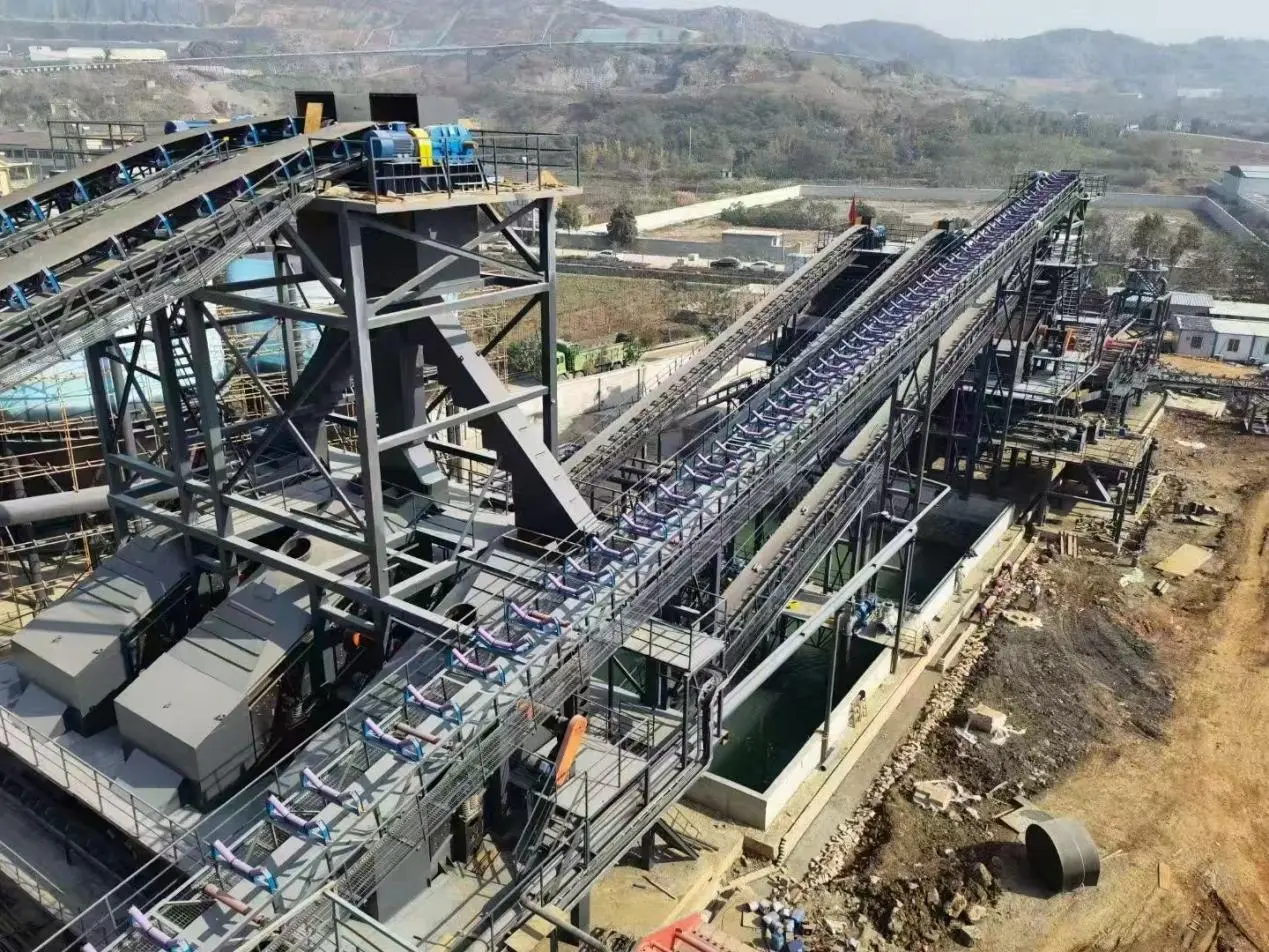

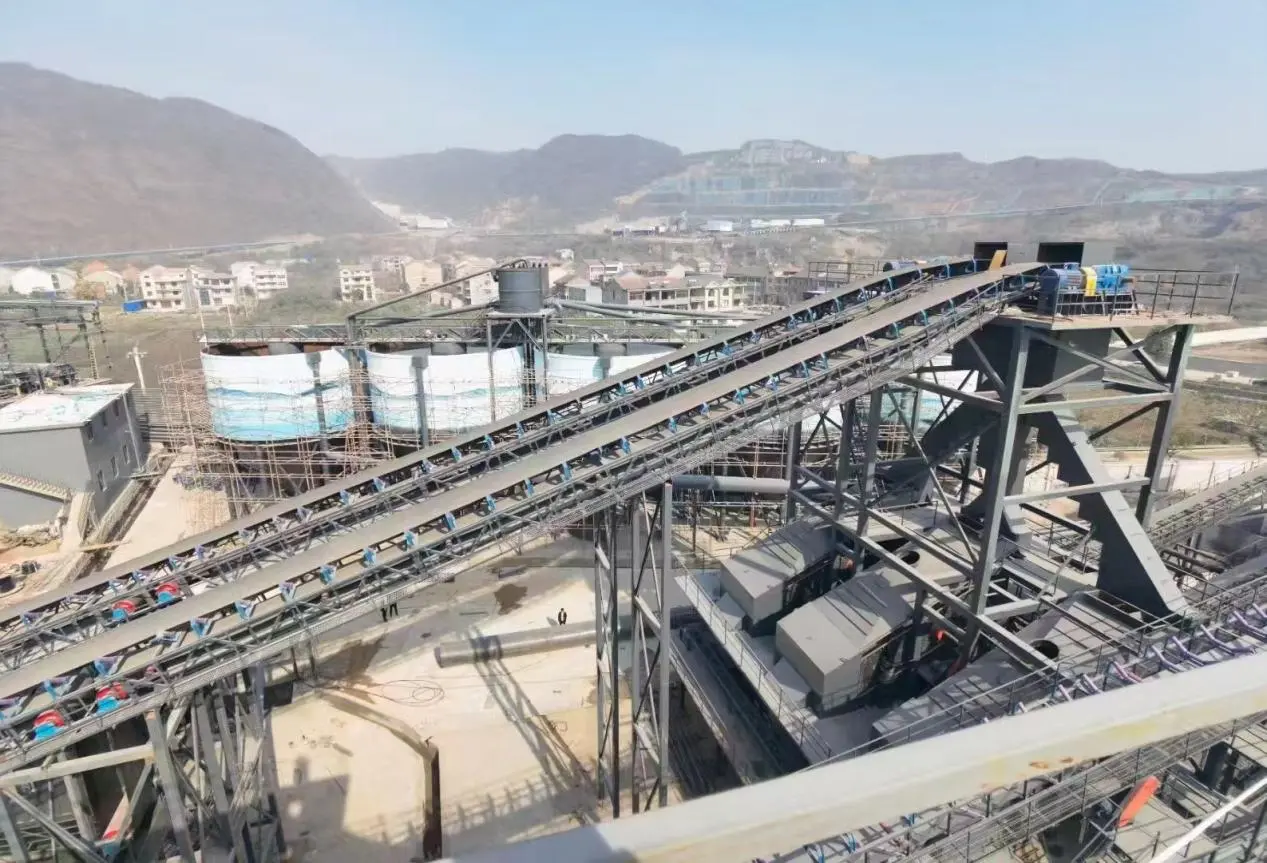

Mga Kaso ng Aplikasyon na On-Site na Tunay na Pang-industriya na Gumagamit

1. Underground Coal Mine Return Conveyor Application

Isang customer sa underground na minahan ng karbon na dati ay nakaranas ng madalas na bumalik na idler jamming dulot ng basang coal slime at rock powder accumulation. Ang mga pagkabigo na ito ay nagresulta sa paglihis ng sinturon, paulit-ulit na pagkaantala sa produksyon at mataas na gastos sa manu-manong paglilinis.

Pagkatapos palitan ang mga tradisyunal na return idler ng YUFENG Idler Rollers, patuloy na gumana ang conveyor system sa loob ng anim na buwan. Inalis ang pang-araw-araw na manu-manong paglilinis, nabawasan ang mga pagkakamali sa paglihis ng sinturon ng higit sa 70%, at ang buwanang mga gastos sa pagpapalit ng tamad ay nabawasan ng higit sa 55%. Binawasan din ng solusyon ang mga panganib sa kaligtasan sa pagpapanatili sa ilalim ng lupa na dulot ng madalas na paglilinis ng manwal na kagamitan.

2. Coastal Port Bulk Mineral Conveyor Application

Isang coastal ore terminal na tumatakbo sa ilalim ng tuluy-tuloy na pagkakalantad sa ulan at sea salt fog na kondisyon na dati ay dumanas ng mabilis na roller corrosion at mineral powder accumulation. Ang mga tradisyunal na smooth return idler ay nagdulot ng pagtatayo sa ibabaw na nakagamot sa mga mamahaling conveyor belt.

Matapos gamitin ang YUFENG Spiral Return Idler Rollers na may mga hot-dip galvanized shell at mga istrukturang spiral na naglilinis sa sarili, ang mga problema sa materyal na pagdirikit ay makabuluhang nabawasan. Ang isang batch ng mga binigay na roller ay patuloy na gumana nang higit sa walong buwan nang walang kapalit, na nagpapanatili ng matatag na pagganap sa malupit na kapaligiran sa dagat.

3. Aplikasyon sa Paghahatid ng Malagkit na Abo ng Halaman ng Semento

Ang isang malaking base ng produksyon ng semento ay nahaharap sa seryosong return roller adhesion na dulot ng mamasa-masa na abo ng klinker. Bago palitan, kailangang manu-manong linisin ng mga maintenance team ang mga return roller tuwing shift, na lumilikha ng mataas na konsumo sa paggawa at madalas na downtime ng conveyor.

Pagkatapos i-install ang YUFENG Idler Rollers, awtomatikong inaalis ng spiral structure ang naipon na abo sa panahon ng operasyon. Ang mga gastos sa paggawa sa paglilinis ay nabawasan ng humigit-kumulang dalawang-katlo, habang ang pinababang pagkagalos ng sinturon ay nakatulong sa pagpapahaba ng buhay ng serbisyo ng conveyor belt.

Limang Core Competitive Advantages

1. Real Industrial Field-Test Performance

Ang lahat ng kahusayan sa paglilinis, pagganap ng anti-deviation at data ng buhay ng serbisyo ay na-verify sa pamamagitan ng tuluy-tuloy na pagsubok sa pagpapatakbo ng conveyor sa industriya. Nakatuon ang YUFENG sa pagganap ng praktikal na aplikasyon sa halip na mga teoretikal na parameter.

2. Symmetrical Double Spiral Self-Cleaning Structure

Patuloy na inaalis ng bidirectional spiral design ang mga malagkit na materyales habang pinapanatili ang balanseng contact sa sinturon. Binabawasan nito ang dalas ng paglihis ng sinturon, pinipigilan ang lokal na abrasyon ng sinturon at pinapabuti ang katatagan ng paghahatid sa ilalim ng basa at malagkit na kondisyon ng materyal.

3. Multi-Channel Sealing at Proteksyon sa Anti-Corrosion

Ang kumbinasyon ng labyrinth composite sealing at hot-dip galvanized surface protection ay pumipigil sa alikabok, maputik na tubig at mga corrosive na materyales na makapinsala sa mga panloob na bearings, na sumusuporta sa pangmatagalang operasyon na walang maintenance.

4. Pinagsamang Disenyo para sa Mas Mababang Gastos sa Pagpapatakbo

Sa pamamagitan ng pagbabawas ng pagtitipon ng materyal, dalas ng paglilinis, pagpapalit ng roller at pagkasira ng sinturon, tinutulungan ng YUFENG Spiral Return Idler Roller ang mga customer na mapababa ang kabuuang gastos sa pagpapanatili ng conveyor at mapabuti ang kahusayan sa produksyon.

5. Propesyonal na Pagkontrol sa Kalidad ng Pabrika

Ang YUFENG ay nagpapatakbo ng automated cutting, welding, assembly at testing workshops sa ilalim ng ISO9001 quality management standards. Ang bawat tapos na roller ay sumasailalim sa inspeksyon kabilang ang concentricity testing, rotation resistance testing at sealing performance verification bago ipadala.

Angkop na Mga Sitwasyon ng Aplikasyon sa Industriya

1. Mining Conveyor Systems

Angkop para sa underground at open-pit na mga minahan ng karbon na nagdadala ng basang coal slime, gangue powder at maputik na mineral na materyales kung saan madalas na nangyayari ang return belt adhesion.

2. Coastal Port Bulk Material Conveying

Idinisenyo para sa pulbos ng mineral, iron ore, buhangin at iba pang maramihang materyales na dinadala sa mahalumigmig na mga kapaligiran sa dagat na may mga panganib sa kaagnasan ng fog ng asin.

3. Mga Industriya ng Semento, Metalurhiya at Thermal Power

Naaangkop sa malagkit na abo, clinker residue, furnace slag at iba pang pang-industriya na materyales na madaling maipon sa mga kumbensyonal na return roller.

4. Mineral Processing at Pinagsama-samang mga Halaman

Angkop para sa basang putik, pinagsama-samang buhangin at pagproseso ng mineral na mga conveying system na nangangailangan ng tuluy-tuloy na pagganap sa paglilinis sa sarili.

5. Mga Conveyor System na may Madalas na Problema sa Adhesion

Tamang-tama para sa anumang return conveyor section na dumaranas ng material buildup, belt deviation, madalas na kinakailangan sa paglilinis at maikling buhay ng roller service.

Bakit Pumili ng YUFENG?

Maaasahang Self-Cleaning Conveyor Solution mula sa Propesyonal na Manufacturer

Ang YUFENG Spiral Return Idler Roller ay isinasama ang precision spiral structural technology, na-verify na pang-industriya na karanasan sa aplikasyon at standardized na kontrol sa kalidad ng pabrika. Dinisenyo para sa mga malagkit na kapaligirang nagdadala ng materyal, nakakatulong itong alisin ang pagtitipon ng materyal, bawasan ang mga problema sa paglihis ng sinturon at bawasan ang hindi planadong downtime ng conveyor.

Direktang Supply ng Pabrika at Naka-customize na Suporta

Bilang isang propesyonal na tagagawa ng bahagi ng conveyor, ang YUFENG ay nagbibigay ng direktang supply ng pabrika, mga customized na detalye, teknikal na konsultasyon at mga serbisyo sa pagtutugma ng aplikasyon para sa mga global na bulk conveying system integrator.

Pagbutihin ang Conveyor Reliability gamit ang YUFENG

Pumili ng YUFENG Idler Roller upang makamit ang pagganap ng awtomatikong paglilinis sa sarili, maaasahang proteksyon laban sa kaagnasan at matatag na operasyon ng return belt para sa hinihingi na mga aplikasyon sa paghahatid ng industriya.

FAQ

Q1: Ano ang Pagkakaiba sa pagitan ng Smooth Return Idler at Spiral Return Idler Roller?

Nagbibigay lamang ng basic belt support ang mga ordinaryong smooth return idler. Ang mga malagkit na materyales ay madaling maipon sa ibabaw ng roller, na nagiging sanhi ng paglihis ng sinturon at madalas na mga kinakailangan sa paglilinis.

Gumagamit ang YUFENG Idler Roller ng bidirectional spiral structure upang patuloy na alisin ang mga natitirang materyales sa panahon ng operasyon, pinapanatiling malinis ang ibabaw ng belt contact at binabawasan ang mga problema sa deviation na dulot ng material buildup.

Q2: Paano Suriin ang Kalidad ng Spiral Return Idler Roller Bago Bumili?

Dapat tumuon ang mga customer sa tatlong pangunahing punto:

1. Kalidad ng Spiral Welding

Ang spiral flight ay dapat na mahigpit na hinangin sa roller shell upang maiwasan ang pagluwag sa panahon ng pangmatagalang operasyon.

2. Istraktura ng Pagbubuklod

Ang isang maaasahang roller ay dapat gumamit ng multi-layer labyrinth sealing sa halip na mga simpleng dust ring upang maiwasan ang alikabok at tubig na makapinsala sa bearing.

3. Paggamot sa Anti-Corrosion

Ang hot-dip galvanized roller shell ay nagbibigay ng mas mahusay na corrosion resistance para sa panlabas, pagmimina at mahalumigmig na mga pang-industriyang kapaligiran.

T3: Anong Mga Materyal ang Magagamit para sa Spiral Flight Structure?

1. Carbon Steel Spiral Flight

Nagbibigay ng mataas na paglaban sa pagsusuot at lakas ng epekto, na angkop para sa pagmimina, mga daungan, mga planta ng semento at iba pang mga application na mabigat sa tungkulin.

2. Rubber Spiral Flight

Nagbibigay ng mas malambot na contact sa sinturon at angkop para sa light-load conveying. Gayunpaman, mayroon itong mas mababang pagtutol sa mataas na temperatura at mabigat na pagkagalos.

Makipag-ugnayan kay YUFENG

Makipag-ugnayan sa YUFENG para sa mga teknikal na datasheet, customized na drawing, sample testing at factory direct pricing para sa Spiral Return Idler Roller solutions.
