Troughing Self-Aligning Idler

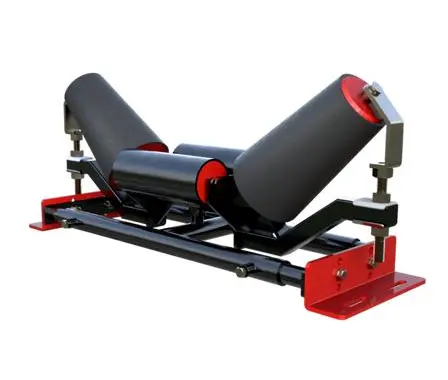

Ang YUFENG Troughing Self-Aligning Idler ay isang espesyal na na-optimize na three-roller trough carrier set na eksklusibong binuo para sa load-carrying strand ng mga belt conveyor, na idinisenyo upang isama ang pangunahing materyal na suporta at awtomatikong belt centering function sa isang assembly. Naiiba sa mga nakapirming ordinaryong trough idler na nagbibigay lamang ng load bearing nang walang deviation correction, ang core innovation ng produktong ito ay nakasalalay sa floating central pivot connection sa pagitan ng upper roller bracket at base frame, na ipinares sa mga vertical na anti-deflection guide roller na naka-install sa magkabilang wing side.

Kapag ang conveyor belt ay nag-drift pakaliwa o pakanan sa panahon ng operasyon, ang belt edge ay nakikipag-ugnayan sa vertical guide roller at bumubuo ng lateral thrust, na nagtutulak sa buong upper trough frame upang paikutin ang 5°–8° sa paligid ng central spindle. Ang mga inclined wing roller ay gumagawa ng reverse horizontal traction upang itulak ang wandering belt pabalik sa equipment centerline, na makakamit ang real-time na tuluy-tuloy na pagsubaybay nang walang panlabas na kapangyarihan o interbensyon ng tao.

Ang three-roller trough na istraktura ay bumubuo ng isang matatag na hugis-V na ibabaw na nagdadala ng materyal, na nagpapataas ng kapasidad sa paglo-load ng maramihang materyal at binabawasan ang side spill kahit na sa ilalim ng pabagu-bagong dami ng load.

Ang idler na ito ay tumutugma sa lahat ng mga pangunahing conveyor belt kabilang ang ST series steel cord belt at multi-layer fabric belt, na naaangkop sa parehong mga linya ng paglilipat ng short-distance at mga overland long-distance conveying system na may haba na higit sa 2 kilometro.

Perpektong tinutugunan nito ang mga depekto ng mga tradisyunal na fixed idler gaya ng madalas na manual alignment, matinding pagkasuot sa gilid ng sinturon at madalas na emergency shutdown na na-trigger ng kumpletong pagkasira ng belt, na nagiging mandatoryong standard na angkop para sa medium at heavy industrial fixed conveying lines.

Pagpili ng Materyal at Produksyon ng Craft

1. Frame at Base Material

Ang buong frame ng suporta, upper roller bracket at fixed base ay gumagamit ng Q235B hot-rolled carbon steel na may kapal ng plate mula 4mm hanggang 8mm. Gumagamit ang welding ng mixed gas shielded arc welding upang maalis ang mga internal weld pores at deformation; Kasama sa mga pang-ibabaw na paggamot ang electrostatic anti-rust spray painting, hot-dip galvanizing o epoxy coating para sa mga lugar ng high-humidity sa baybayin at mga corrosive na planta ng kemikal.

Ang gitnang pivot shaft ay gumagamit ng 45# cold-drawn bright round steel na may quenching at tempering treatment, na nagtatampok ng mataas na torsion resistance at mababang rotation wear upang matiyak ang flexible frame pivoting pagkatapos ng libu-libong oras ng tuluy-tuloy na operasyon.

2. Roller Assembly Craft

Ang mga roller shell ay high-precision ERW seamless steel tubes na may kapal ng pader na 3.0–6.0mm, opsyonal na HDPE anti-corrosion shell para sa chemical mineral conveying. Ang mga panloob na sumusuporta sa mga shaft ay katumpakan na ginawang concentricity ≤0.7mm upang mabawasan ang tumatakbong panginginig ng boses.

Ang mga deep groove ball bearings na may C3 clearance ay naka-install sa magkabilang dulo ng roller, na tinutugma sa tatlong-stage na composite labyrinth nylon seal at mga internal grease storage cavity. Ang lithium-based na anti-rust lubricating grease ay pre-filled sa panahon ng assembly, blocking dust, slurry at rainwater infiltration upang maiwasan ang bearing jamming at rust failure. Ang mga wing roller ay maaaring i-customize gamit ang rubber lagging para sa high-friction, wet material handling scenario.

3. Buong Proseso ng Inspeksyon ng Makina

Ang bawat natapos na YUFENG Troughing Self-Aligning Idler ay kumukumpleto ng buong factory testing bago ipadala, sumasaklaw sa roller rotation resistance test, pivot rotation flexibility test, bearing water immersion sealing test, frame load deformation test at anti-rust coating adhesion test. Ang mga hindi kwalipikadong produkto ay inaalis sa bawat production node upang mapanatili ang pare-parehong batch performance para sa pagkuha ng proyekto sa ibang bansa.

Data ng Paghahambing ng Prinsipyo sa Paggawa at Pagsubok sa Pagganap

1. Automatic Centering Working Logic

Ang mekanismo ng pagsubaybay ay gumagana sa purong mekanikal na friction transmission na walang electronic o hydraulic auxiliary parts. Sa ilalim ng normal na balanseng pagkarga, ang idler frame ay nananatili sa neutral na posisyon, at tatlong trough roller ang pantay na sumusuporta sa conveyor belt at mga bulk na materyales. Kapag ang hindi pantay na pagpapakain ng materyal, crosswind o belt tension inconsistency ay nagdudulot ng lateral drift, ang belt edge ay pinindot ang vertical side guide roller, na naglilipat ng horizontal force sa upper bracket assembly.

Ang bracket ay umiikot sa gitnang pivot, ikiling ang deviation-side wing roller pasulong upang lumikha ng centripetal friction force sa tapat ng belt wandering direction. Pagkatapos bumalik ang sinturon sa gitna, ibinabalik ng balanseng friction ang idler sa neutral na estado nito, na bumubuo ng closed-loop na real-time correction cycle sa buong operasyon ng kagamitan. Ang vertical guide rollers ay nagsisilbi rin bilang limit stops upang maiwasan ang kumpletong pagkadiskaril ng sinturon sa ilalim ng matinding mga kondisyon ng paglihis.

2. Field Contrast Test Data vs Ordinary Fixed Trough Idler

Isang anim na buwang tuluy-tuloy na pagsubok sa pagsubaybay ay nakumpleto sa isang 1200mm na lapad na open-pit coal mine conveyor line upang mabilang ang mga gaps sa pagganap:

Kinukumpirma ng mga resulta ng pagsubok na ang pag-install ng YUFENG Troughing Self-Aligning Idler sa 30-meter na pagitan sa kahabaan ng conveyor line ay lubhang nagpapababa ng operational loss at labor input para sa mga bulk material na negosyo.

Mga Kaso ng Aplikasyon sa Tunay na Industriya

Ang idler series na ito ay may matatag na pagsuporta sa mga rekord sa maramihang mabibigat na proyektong pang-industriya sa ibang bansa, na may nabe-verify na long-cycle na data ng operasyon sa mga sektor ng pagmimina, daungan, semento at metalurhiya.

Case 1: Southeast Asian Open-Pit Coal Mine Conveying Line

Isang 1.8km na medium-long distance fixed conveyor system na nagdadala ng hilaw na karbon ang nagpatibay ng aming YUFENG Troughing Self-Aligning Idler para sa lahat ng mga posisyon sa pagsubaybay sa gilid, na tumatakbo sa ilalim ng lokal na mataas na kahalumigmigan, mabigat na alikabok at pabagu-bagong kondisyon ng hangin.

Pagkatapos ng tatlong taon ng tuluy-tuloy na 24 na oras na operasyon, ang mga idler frame ay hindi nagpapakita ng kalawang na pagpapapangit, ang mga roller ay umiikot nang maayos nang walang bearing jamming, at ang pangunahing steel cord conveyor belt ay nagpapanatili ng matatag na pagsentro na walang gilid na punit o malaking lugar na natapon ng materyal. Kinansela ng kliyente ang dalawang full-time na kawani ng pagpapanatili na orihinal na nakatalaga sa pang-araw-araw na gawain sa pagwawasto ng sinturon, na nakakamit ng malinaw na pagtitipid sa paggasta sa paggawa.

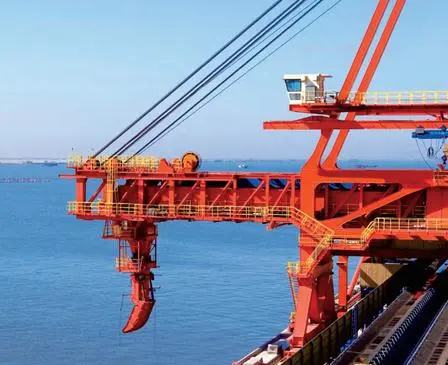

Case 2: European Coastal Port Bulk Ore Handling Terminal

Ang 1400mm width ore unloading conveyor ng port ay nahaharap sa malakas na crosswind interference sa buong taon, na dati ay naging sanhi ng madalas na pag-ikot ng sinturon kasama ng mga karaniwang fixed idler. Pagkatapos i-retrofitting ang self-aligning trough idler assembly, ang wind-induced deviation ay ganap na maaalis. Ang galvanized frame at multi-stage seal roller ay umaangkop sa coastal salt fog corrosion, na nagpapahaba ng mga cycle ng pagpapalit ng bahagi mula 6 na buwan hanggang 24 na buwan.

Kabilang sa mga karagdagang senaryo ng pangunahing aplikasyon ang mga domestic cement clinker conveying lines, iron ore metallurgy stockyard conveyors at aggregate quarry crushing feeding system, na may pare-parehong feedback ng customer sa stable troughing performance at napakababang failure rate. Ang mga larawan sa pagpapatakbo sa lugar at kumpletong mga dokumento ng sanggunian ng proyekto ay maaaring ibigay para sa pagsusuri ng mamimili kapag hiniling.

Kumpletuhin ang Mga Parameter ng Teknikal na Detalye ng Produkto

Mga Pangunahing Kalamangan at Bakit Pumili ng YUFENG Troughing Self-Aligning Idler

Awtomatikong Mechanical Belt Tracking

Awtomatikong tumutugon ang floating pivot frame sa paggalaw ng sinturon, na tumutulong na mapanatili ang nakasentro na operasyon nang walang madalas na manual alignment at binabawasan ang nakagawiang maintenance work.

Pinahusay na Pagse-sealing at Proteksyon sa Kapaligiran

Nakakatulong ang mga multi-layer na labyrinth seal na maiwasan ang pagpasok ng alikabok, slurry at tubig-ulan sa bearing assembly, na ginagawang angkop ang idler para sa hinihingi na mga kapaligiran sa pagmimina, daungan at semento.

Stable Trough Support at Deviation Protection

Ang three-roller trough structure ay nagbibigay ng matatag na suporta para sa maramihang materyales, habang ang mga vertical guide roller ay nakakatulong na limitahan ang labis na paggalaw ng sinturon at bawasan ang panganib ng pagkasira ng sinturon at pagkasira ng gilid.

Flexible na Pag-customize ng Pagtutukoy

Sinusuportahan ng YUFENG ang mga customized na trough angle, roller diameters at frame treatments upang umangkop sa iba't ibang lapad ng conveyor, kondisyon ng pagkarga at belt constructions, kabilang ang steel cord at fabric conveyor belt.

Standardized Manufacturing at Buong Inspeksyon

Ang bawat Self-Aligning Idler assembly ay sumasailalim sa sistematikong produksyon at inspeksyon sa pagganap bago ipadala. Ang pare-parehong kalidad ng pabrika ay nakakatulong na bawasan ang dalas ng pagpapalit at pagbutihin ang pagiging maaasahan para sa mga proyekto ng conveyor sa ibang bansa.

Mas mababang Kabuuang Gastos sa Pagpapatakbo

Sa pamamagitan ng pagbabawas ng pagkasuot sa gilid ng sinturon, manual alignment work, hindi inaasahang downtime at mga kinakailangan sa pagpapanatili, nakakatulong ang YUFENG Self-Aligning Idler na mapababa ang pangmatagalang gastos sa pagpapatakbo ng mga bulk material conveying system.

Direktang Teknikal na Suporta sa Pabrika

Ang YUFENG ay nagpapatakbo ng kumpletong roller processing at testing facility at nagbibigay ng parameter consultation, drawing customization, factory-direct supply at post-installation technical guidance para sa bulk material handling projects.

Mga Madalas Itanong

Q1: Ano ang kinakailangan sa espasyo ng pag-install para sa YUFENG Troughing Self-Aligning Idler sa mga linya ng conveyor?

A1: Para sa pangkalahatang medium-load na pagmimina at mga conveyor ng semento, mag-install ng isang set bawat 30 metro sa kahabaan ng carrying strand. Para sa malayuang overland conveyor o port equipment na may malakas na crosswind interference, paikliin ang pagitan sa 15–20 metro, at dagdagan ay ayusin ang isang set na 15 metro ang layo mula sa head at tail pulleys upang itama ang belt deviation sa panahon ng transition flat-trough sections.

Q2: Maaari bang i-retrofit ang idler na ito sa mga umiiral nang lumang conveyor system nang walang malaking pagbabago sa frame?

A2: Oo. Ang mga karaniwang sukat ng base mounting hole ay sumusunod sa unibersal na TD75 at DTII conveyor frame standards, na direktang pinapalitan ang orihinal na fixed trough idler assemblies nang hindi pinuputol o muling binabarena ang pangunahing conveyor stringer. Para sa hindi karaniwang lumang kagamitan, nagbibigay kami ng mga naka-customize na base bracket na mga guhit upang tumugma sa mga kasalukuyang laki ng pag-install, na sumusuporta sa tuluy-tuloy na pagbabago ng retrofitting.

Q3: Anong mga regular na operasyon sa pagpapanatili ang kinakailangan para sa YUFENG Troughing Self-Aligning Idler?

A3: Ang pang-araw-araw na inspeksyon ay nangangailangan lamang ng mga visual na pagsusuri para sa roller jamming, guide roller surface wear at frame coating na pagbabalat. Magsagawa ng quarterly na paglilinis ng alikabok at materyal na naipon sa paligid ng gitnang pivot shaft upang magarantiya ang nababaluktot na pag-ikot. Ang pre-filled na bearing lubricating grease ay tumatagal ng 12–18 buwan sa ilalim ng normal na kondisyon sa pagtatrabaho; Ang karagdagang pag-greasing ay kailangan lamang para sa mga lugar ng patuloy na operasyon na may mataas na temperatura.

Ang mga pagod na roller ay maaaring isa-isang i-disassemble at palitan nang hindi inaalis ang buong idler frame, na lubos na nagpapasimple sa maintenance work.

Q4: Anong mga espesyal na customized na bersyon ang maaaring gawin para sa matinding kondisyon sa pagtatrabaho?

A4: Sinusuportahan namin ang maramihang mga customized na pag-upgrade: HDPE anti-corrosion roller shells para sa chemical mineral at salt material conveying; makapal na rubber lagging wing rollers para sa wet sticky ore handling; buong hot-dip galvanized frame para sa coastal salt fog environment; mataas na temperatura lumalaban bearings para sa semento klinker conveying linya gumagana sa itaas 70 ℃; at heavy-duty reinforced frame para sa ultra-wide 1800–2000mm na lapad na high-tonnage conveyor.

Makipag-ugnayan sa amin

Kung ang iyong mining, port, cement o metalurgy industrial project ay nangangailangan ng stable, low-maintenance na YUFENG Troughing Self-Aligning Idler upang malutas ang mga persistent conveyor belt deviation na problema, mangyaring ipadala kaagad ang iyong conveyor belt width, kinakailangang roller diameter at on-site working condition na mga parameter sa aming sales team.

Makakapagbigay kami ng mga libreng karaniwang sample ng produkto, mga detalyadong teknikal na guhit at ang pinakabagong quotation sa pagbili ng maramihang pabrika sa loob ng 24 na oras ng trabaho, na naghahatid ng maaasahang mga bahagi ng pagsubaybay sa mekanikal upang mabawasan ang iyong pangmatagalang gastos sa pagpapatakbo ng conveyor.
